Hộp giám sát PV

Vỏ bọc IP65 của Hộp giám sát PV SYCM7, do nhà sản xuất Trung Quốc Chiết Giang Soutya New Energy LLC cung cấp, bao gồm một bộ thu thập dữ liệu chuyên dụng cho nền tảng quản lý giám sát hệ thống lưu trữ năng lượng và quang điện. Nó cho phép Tổng hợp giao diện, chuyển đổi giao thức, thu thập dữ liệu, lưu trữ dữ liệu, giám sát tập trung và tập trung bảo trì các thiết bị khác nhau trong hệ thống lưu trữ năng lượng và quang điện.

Ứng dụng mạng

Áp dụng cho hệ thống lưu trữ quang điện và năng lượng:

1.Hỗ trợ hoạt động gần cuối thông qua ứng dụng di động thông qua mạng WLAN tích hợp.
2.Hỗ trợ kết nối mạng quaRs485:
- Kết nối với bộ biến tần Huawei, PID và các thiết bị khác.
- Kết nối với bộ biến tần của bên thứ ba, thiết bị giám sát môi trường, trạm biến áp hộp (STS) và đồng hồ đo bằng cách sử dụng giao thức Modbus-RTU tiêu chuẩn. - Kết nối với máy đo bằng giao thức DL/T645.
- Kết nối với các thiết bị sử dụng giao thức tiêu chuẩn IEC103.
3.Hỗ trợ kết nối mạng qua Ethernet để kết nối các bộ biến tần, bộ điều khiển lưu trữ năng lượng thông minh (Smart PCS), thông minh hệ thống lưu trữ năng lượng chuỗi, MBUS CCO và STS.
4.Hỗ trợ kết nối mạng MBUS để kết nối bộ biến tần Huawei và PID-PVBOX hỗ trợ giao tiếp MBUS.
5.Hỗ trợ mạng dự phòng hai mặt phẳng để truyền tải đáng tin cậy.
6.Hỗ trợ kết nối với hệ thống quản lý:
- Kết nối với hệ thống quản lý hoặc thiết bị của bên thứ ba sử dụng giao thức Modbus-TCP qua mạng có dây hoặc không dây.
- Kết nối với hệ thống quản lý hoặc thiết bị của bên thứ ba sử dụng giao thức IEC104 qua mạng có dây trong mạng cục bộ.
- Kết nối với hệ thống quản lý hoặc thiết bị của bên thứ ba sử dụng giao thức GOOSE qua mạng có dây.

Ghi chú:
Không hỗ trợ kết nối mạng qua mạng riêng 4G/3G/2G hoặc LTE để kết nối với hệ thống quản lý sử dụng giao thức IEC104.

Kịch bản mạng điển hình

Hỗ trợ mạng vòng sợi, mạng sao sợi và mạng sao Ethernet.

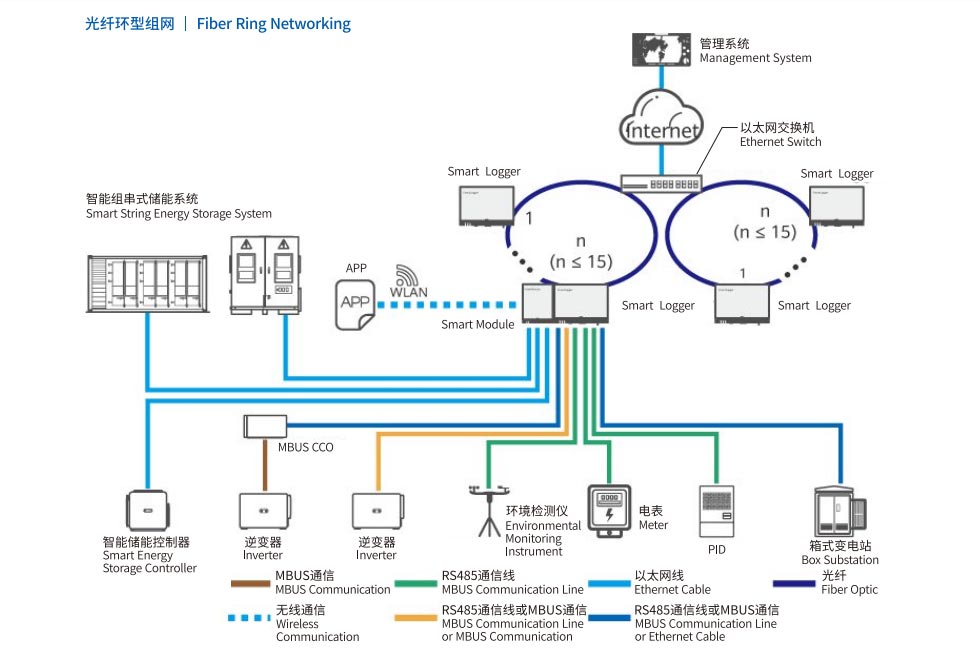

1. Mạng vòng sợi quang

Ghi chú:
Mạng vòng cáp quang bao gồm SmartLogger có thể kết nối tối đa 15 SmartLogger, mỗi SmartLogger có thể kết nối với biến tần, dụng cụ giám sát môi trường, đồng hồ đo và các thiết bị khác.
Bộ chuyển mạch quang phải hỗ trợ giao thức RSTP tiêu chuẩn và được bật. Đặt mức độ ưu tiên cầu nối của switch cao hơn 0x8000 của SmartLogger(khuyến nghị: 0x7000; giá trị càng thấp thì mức độ ưu tiên của cầu nối càng cao). Cấu hình phương pháp dành cho RSTP và mức độ ưu tiên của cầu nối nên được tham khảo ý kiến của nhà sản xuất. Nếu switch không hỗ trợ RSTP, Mạng vòng sợi phải được chuyển đổi sang cấu trúc liên kết chuỗi hoặc sao.
Nhiều mạng vòng sợi có thể được tổng hợp thông qua bộ chuyển mạch Ethernet và sau đó được kết nối với hệ thống quản lý.

2. Mạng Star Fiber hoặc Ethernet

Ghi chú:
Nhiều SmartLogger có thể được tổng hợp thông qua bộ chuyển mạch Ethernet và sau đó được kết nối với hệ thống quản lý.
Khi kết nối SmartLoggers với bộ chuyển mạch Ethernet qua cáp quang, khoảng cách liên lạc tối đa là 12 km (với mô-đun quang 100 Mbps tùy chọn) hoặc 10 km (với mô-đun quang 1 Gbps tùy chọn); khi được kết nối qua Ethernet cáp, khoảng cách tối đa là 100 mét.
SmartLogger hỗ trợ mạng không dây bao gồm mạng riêng 4G/3G/2G và LTE.

Mạng 3.4G

Mạng riêng 4.LTE

Ghi chú:
Cổng WAN của SmartLogger kết nối với CPE (thiết bị tại cơ sở của khách hàng) thông qua mô-đun POE và đột biến POE người bảo vệ.
Địa chỉ IP của SmartLogger và địa chỉ IP của CPE phải được đặt trong cùng một mạng con.
