Giá đỡ cầu chì DC 1000V

Giá đỡ cầu chì SYF5-DC 1000V của Soutya mang đến khả năng bảo vệ đáng tin cậy với chứng nhận CE. Hãy liên hệ với chúng tôi ngay hôm nay để nhận báo giá cạnh tranh!, được cung cấp bởi nhà sản xuất Chiết Giang Soutya New Energy LLC có trụ sở tại Trung Quốc, cung cấp mức bảo vệ 1000 V DC, 2–32 A với khả năng ngắt 20 kA cho hộp tổ hợp năng lượng mặt trời.
Các tính năng chính
Đèn báo, biết rõ trạng thái của dây cầu chì.
Mở tay cầm ra, có thể kéo lên trên, dễ dàng thay dây cầu chì hơn.
Đinh tán cộng với hàn siêu âm chắc chắn hơn, dây không bị đứt.
Ứng dụng trong hộp kết hợp PV.

Gửi yêu cầu

Mô tả Sản phẩm

Giá đỡ cầu chì SYF5-3DC 1000V của Soutya mang đến khả năng bảo vệ đáng tin cậy với chứng nhận CE. Liên hệ với chúng tôi ngay hôm nay để có báo giá cạnh tranh! từ nhà sản xuất Trung Quốc Chiết Giang Soutya New Energy LLC là thiết bị ngắt điện 1000 V DC, 2–32 A, 20 kA dành cho quang điện dân dụng 3-15kW hộp kết hợp .

đặc trưng

Vỏ cầu chì dòng SYF5 được làm bằng vật liệu PA66 có điểm nóng chảy cao, an toàn hơn và đáng tin cậy hơn.
Lõi dễ nóng chảy là một khối nóng chảy có tiết diện thay đổi được làm bằng tấm bạc nguyên chất được gói gọn trong một ống nóng chảy làm bằng sứ có độ bền cao. Sự tan chảy ống chứa đầy cát thạch anh có độ tinh khiết cao đã qua xử lý hóa học và đặc biệt hóa chất được xử lý như phương tiện dập tắt hồ quang. Hai đầu của sự tan chảy là được kết nối chắc chắn với các nắp cuối bằng hàn điểm.

Kịch bản ứng dụng

1.PV trên mái nhà dân dụng (3–15 kW)

Phù hợp với hộp dây 1000 V DC cho 5–10 kW một pha hoặc 10–15 kW ba pha hệ thống; Dây cầu chì 10,3 × 38 mm phù hợp với cầu chì chuỗi 6–25 A thông thường.

2.Bộ dụng cụ năng lượng mặt trời cho bãi đậu xe nhỏ và ban công

Định mức 1000 V bao gồm 2–4 chuỗi mô-đun 450 W; bộ cách ly 1P nhỏ gọn tiết kiệm không gian trong vỏ nhựa IP65 được gắn dưới các mô-đun.

3. Mạch pin biến tần lai hộ gia đình

Cách ly các ngăn pin 48 V/51,2 V được nâng cấp lên bus DC 600–800 V bên trong tổ máy hybrid 5–10 kW; Ngắt 20 kA xử lý lỗi ngắn mạch của pin.

4. Bộ sạc EV AC trong nước (7–11 kW)

Khi bộ sạc sử dụng bus PFC 800 V DC bên trong, SYF5-32P sẽ cung cấp dịch vụ bảo trì cách ly trước tụ điện liên kết DC.

5. Hệ thống chiếu sáng DC / lưới điện siêu nhỏ trong vườn công suất thấp

Bảo vệ xe buýt đèn đường hoặc sân vườn 380 V/750 V DC được cấp điện bằng các cột PV nhỏ; Vỏ PA66 chịu được nhiệt độ ngoài trời từ −40 °C đến +90 °C.

Thông số kỹ thuật

Người mẫu	SYF5-32P
Số cực	1P
Theo tiêu chuẩn	IEC60269-1 IEC60269-6


Điện áp hoạt động định mức Ue VDC	1000VDC
Dòng điện định mức Trong A	2-32A
Công suất cắt kA	20 kA
Mức độ bảo vệ	IP20
Đấu dây Mm²	1-10 mm 2
Phạm vi nhiệt độ hoạt động	-40oC~+90oC

Độ cao	2000m
Độ ẩm tương đối	+20oC, 90% +30oC, 80% +40oC, ≤70%

Môi trường cài đặt	Không có rung động và sốc đáng kể

Danh mục cài đặt	Loại III

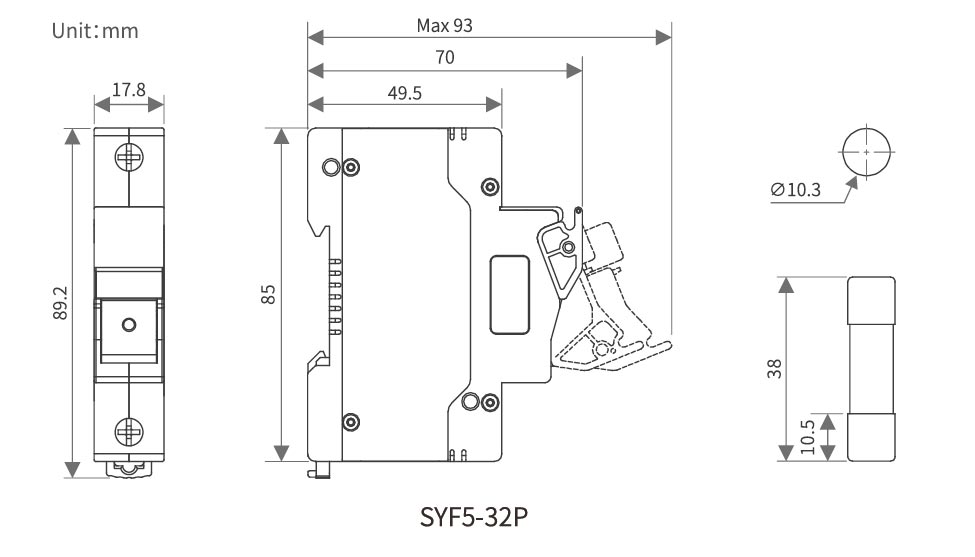

Kích thước bề ngoài và lắp đặt

DC 1000V Fuse Holder

Sơ đồ nối dây DC

DC 1000V Fuse Holder

Kích thước lõi cầu chì (mm)	Dòng điện định mức (A)	Điện áp định mức (V)	Mất điện		Tích phân Joule
			Mất điện		Tích phân Joule
			0,7In(W)	1,01n (W)	Tích phân joule trước của cung P't(A²s)	Tổng tích phân joule nóng chảy I2t(A2s)
			0,7In(W)	1,01n (W)	Tích phân joule trước của cung P't(A²s)	Tổng tích phân joule nóng chảy I2t(A2s)
10,3x38	2	1000	0.8	1.72	2	3.3
10,3x38	3	1000	0.96	1.77	3	11
10,3x38	4	1000	1.1	1.86	5	27
10,3x38	5	1000	1.15	1.95	7	46
10,3x38	6	1000	1.24	2.08	12	89
10,3x38	8	1000	1.32	2.25	7	31
10,3x38	10	1000	1.41	2.39	9	68
10,3x38	12	1000	1.49	2.64	17	136
10,3x38	15	1000	1.54	2.91	28	215
10,3x38	16	1000	1.58	2.97	32	255
10,3x38	20	1000	1.87	3.52	50	392
10,3×38	25	1000	2.25	4.22	66	508
10,3x38	30	1000	2.35	4.41	106	821
10,3x38	32	1000	2.4	4.5	125	976
10,3×85	2	1500	1.7	3.2	4	8
10,3x85	3	1500	1.77	3.32	6	11
10,3×85	4	1500	1.69	3.19	8	14
10,3×85	5	1500	1.71	3.22	11	22
10,3×85	6	1500	1.73	3.25	15	30
10,3×85	8	1500	1.79	3.36	9	35
10,3×85	10	1500	1.99	3.74	10	98
10,3×85	12	1500	2.28	4.29	12	120
10,3x85	15	1500	2.63	4.95	14	170
10,3×85	16	1500	2.69	5.06	16	190
10,3×85	20	1500	3	5.65	34	400
10,3×85	25	1500	4.11	7.7	80	600
10,3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920

Zhejiang Soutya New Energy LLC
