Hộp kết hợp 1000V DC Loại cách ly 4 trong 2 đầu ra

Hộp cách ly 1000V DC Combiner Box 4 In 2 Out do China cung cấp nhà sản xuất Chiết Giang Soutya New Energy LLC, là đơn vị kết hợp PV DC 1000 V có vỏ PC chống cháy và bảo vệ IP66 đảm bảo độ bền cao và hiệu suất ngoài trời đáng tin cậy. Thiết bị tích hợp các bộ phận an toàn quan trọng bao gồm 2 thiết bị chống sét lan truyền DC, 8 thiết bị DC giá đỡ cầu chì và 2 công tắc cách ly DC loại lồng. Nó được thiết kế để cung cấp khả năng bảo vệ cách ly toàn diện, chống rò rỉ và nối đất bảo vệ trong hệ thống quang điện 4 dây.

Thông số kỹ thuật

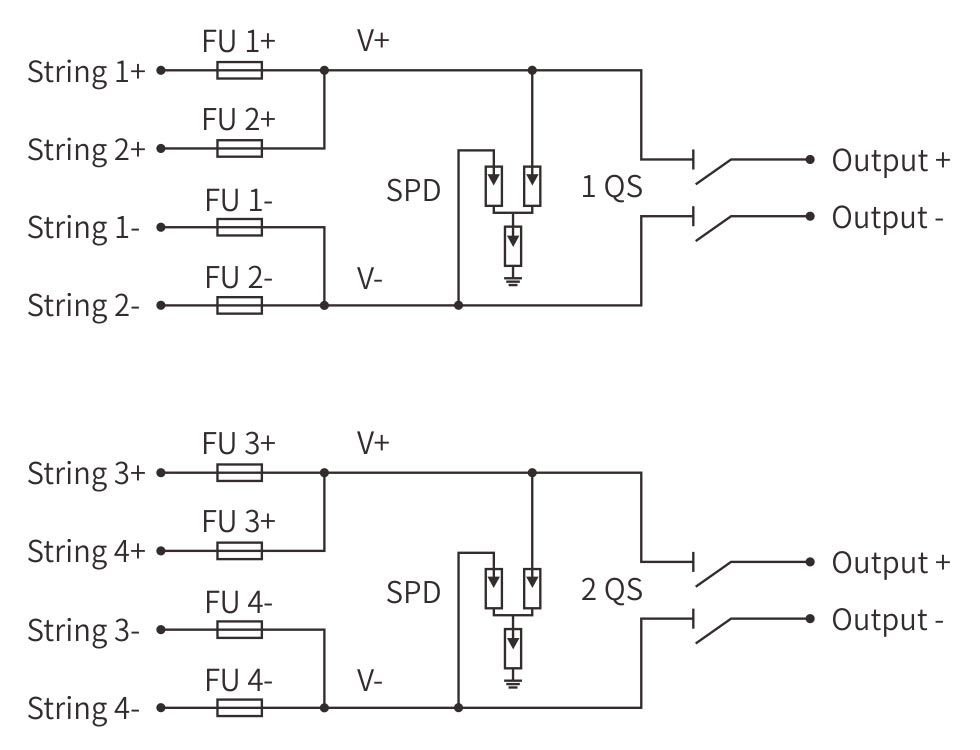

Sơ đồ nối dây

Kịch bản ứng dụng

Tầng thượng thương mại 1,4 dây

Được xây dựng cho các cửa hàng, nhà xưởng và nhà kho cỡ lớn chạy bốn chuỗi quang điện qua những mái nhà rộng. Hộp hợp nhất chúng thành hai đầu ra độc lập, do đó một biến tần có thể cung cấp năng lượng cho xưởng trong khi một biến tần khác hỗ trợ văn phòng. sinh đôi bộ cách ly quay cho phép khóa trong vài giây và IP66 ngăn chặn bão bụi và ống nước xuống.

2.Mảng phụ trang trại năng lượng mặt trời

Trượt lên các bàn tổ hợp trong trang trại năng lượng mặt trời 1–10 MW. Bốn mảng con đi vào, hai dây cáp homerun đi ra ngoài—mỗi dây có bộ cách ly riêng—cho phép đội O&M tắt một nửa trường để thay thế chuỗi mà không chạm vào phần còn lại. SPD kép nuốt chửng các tia sét gần đó.

3. Nông nghiệp năng lượng cao

Kẹp vào tường chuồng hoặc cánh đồng được tưới bằng trục nơi có máy bơm điện bốn dây và máy sấy ngũ cốc. Cầu chì riêng lẻ trên mỗi chuỗi dừng lỗi chạm đất trong một dòng từ giết chết toàn bộ cây trồng cung cấp nước. Vỏ IP66 chống tia cực tím cười bụi phân bón và nước rửa trôi hàng ngày.

4. Hệ thống lưu trữ năng lượng mặt trời

Gắn trên túp pin: bốn chuỗi vào, đầu ra A tới biến tần lai, xuất B sang bộ sạc MPPT. Một trong hai con đường có thể được cô lập bằng một vòng xoắn tay cầm riêng, vì vậy kỹ thuật viên có thể đổi pin hoặc khởi động lại biến tần mà không cần làm tối tải quan trọng.

5.Trạm viễn thông / trạm ngoại tuyến từ xa

Dây đai vào cột phía sau bốn tấm mỏng cung cấp các vòng DC dư thừa cho radio và cảm biến. Vỏ chống cháy, IP66 tồn tại ở nhiệt độ -40 °C đêm và mặt trời sa mạc, trong khi hai chân đầu ra giữ cho thiết bị liên lạc hoạt động ổn định khi một bên ngừng hoạt động.
