Hộp kết hợp 1000V DC Loại cách ly 2 trong 1 ra

Hộp cách ly 1000V DC Combiner Box 2 In 1 Out do China cung cấp nhà sản xuất Chiết Giang Soutya New Energy LLC, là nhà sản xuất quang điện 1000 V DC đơn vị tập hợp được xây dựng cho điều kiện khắc nghiệt trên mái nhà và hiện trường. các Vỏ polycarbonate ổn định tia cực tím có lớp niêm phong IP65 để chặn bụi và dẫn mưa, trong khi một bộ cách ly DC quay kiểu lồng sóc vận hành phía trước mang lại sự cách ly có thể nhìn thấy được để đảm bảo an toàn khi khóa/gắn thẻ. Trong nội bộ, hai chuỗi PV được hợp nhất riêng lẻ thông qua bốn giá đỡ cầu chì DC (hai chuỗi mỗi chuỗi) và kẹp thiết bị bảo vệ đột biến DC loại II (SPD) cảm ứng sét quá độ. Các thanh cái dương, âm và PE được nối dây tại nhà máy duy trì tính liên tục nối đất đáng tin cậy, làm cho hộp trở thành thiết bị cần thiết Trung tâm cách ly thủ công và liên kết đẳng thế cho các mảng con nhỏ lên đến 2 × 15 Một đầu vào.

Thông số kỹ thuật

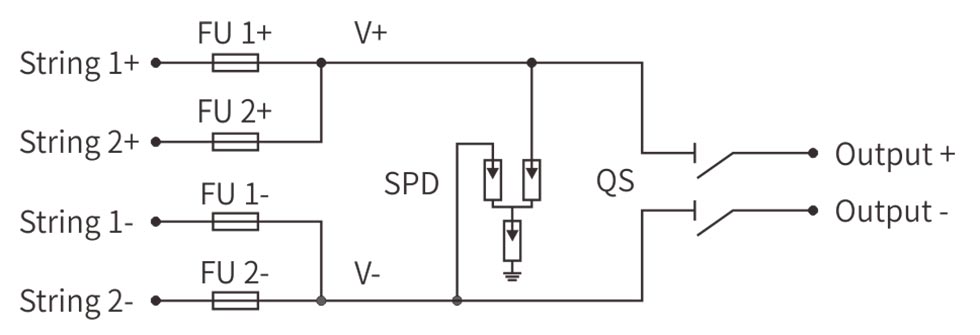

Sơ đồ nối dây

Kịch bản ứng dụng

1. Hợp nhất chuỗi PV – Mảng mái nhà nhỏ

Cố định bên dưới các mô-đun hoặc trên tường lan can, hộp hợp nhất hai chuỗi PV vào một nguồn cấp 1000 V DC duy nhất. Bốn giá đỡ cầu chì (hai giá đỡ trên mỗi chuỗi) cung cấp bảo vệ quá dòng từng chuỗi, trong khi kẹp SPD loại II gây ra sự đột biến từ sét gần đó. Một máy quay kiểu lồng hoạt động phía trước bộ cách ly cung cấp khả năng khóa ngắt có thể nhìn thấy, cho phép bảo trì biến tần an toàn không có tiếp xúc với mái nhà.

2.Bộ cấp nguồn DC nông nghiệp – Hệ thống thủy lợi và chăn nuôi

Được gắn trên tường trong nhà máy bơm hoặc gác xép, thiết bị cung cấp năng lượng mặt trời DC đến máy bơm không chổi than và thiết bị vắt sữa. Niêm phong IP65 không bao gồm hạt bụi và nước rửa áp suất cao, và thiết bị cách ly giúp nông dân phá vỡ cả hai cực ngay lập tức trước khi kiểm tra thiết bị theo mùa hoặc thay dây đai.

3. Nhà tạm trú viễn thông từ xa – Sức mạnh truyền thông quan trọng

Được đặt bên trong các tổ hợp tháp, bộ kết hợp cấp nguồn cho các thanh cái DC để cấp nguồn cho đầu đài phát thanh và ngân hàng pin. SPD bảo vệ các thiết bị điện tử RF nhạy cảm chống quá điện áp nhất thời, trong khi bộ cách ly hoạt động như một cục bộ ngắt kết nối cho các kỹ thuật viên thực hiện các phép đo nối đất tháp hoặc hoán đổi chỉnh lưu.

4.Mảng cụm dân cư – Khối chung cư PV nhánh

Được lắp đặt trong tủ đồng hồ hoặc giàn gác mái, vỏ bọc hợp nhất hai chuỗi mô-đun cho một biến tần dùng chung. chống cháy cầu chì ở mức độ bằng polycarbonate và dây nâng cao sự an toàn trong các tòa nhà đông dân cư, và bộ cách ly cung cấp cho người ứng cứu khẩn cấp một điểm được gắn nhãn duy nhất để cách ly phía DC trong trường hợp hỏa hoạn.

5.Các nút lưới vi mô công nghiệp – Mạch dự phòng và bù đỉnh

Được gắn mặt bích trên các khung trượt kết hợp PV với bộ sạc xe nâng hoặc giá đỡ PLC, hộp xử lý 15 kW năng lượng mặt trời đầu vào. Khả năng chuỗi kép phù hợp hồ sơ nhu cầu cạo đỉnh và bộ cách ly hai cực SPD + phối hợp bảo vệ các bộ truyền động nhạy cảm khỏi sự đột biến của lưới điện và chuyển mạch biến tần tiếng ồn.
