Hộp kết hợp 1000V DC loại MCB 4 trong 2 đầu ra

Hộp kết hợp DC 500/1000V loại MCB 4 In 2 Out do China cung cấp nhà sản xuất Chiết Giang Soutya New Energy LLC, là đơn vị kết hợp PV DC 1000 V có vỏ PC chống cháy và bảo vệ IP66 đảm bảo độ bền cao và hiệu suất ngoài trời đáng tin cậy. Thiết bị tích hợp các bộ phận an toàn quan trọng bao gồm 2 thiết bị chống sét lan truyền DC, 8 thiết bị DC giá đỡ cầu chì và 2 cầu dao DC thu nhỏ. Nó được thiết kế để cung cấp bảo vệ quá dòng và quá áp toàn diện trong 4 dây hệ thống quang điện.

Thông số kỹ thuật

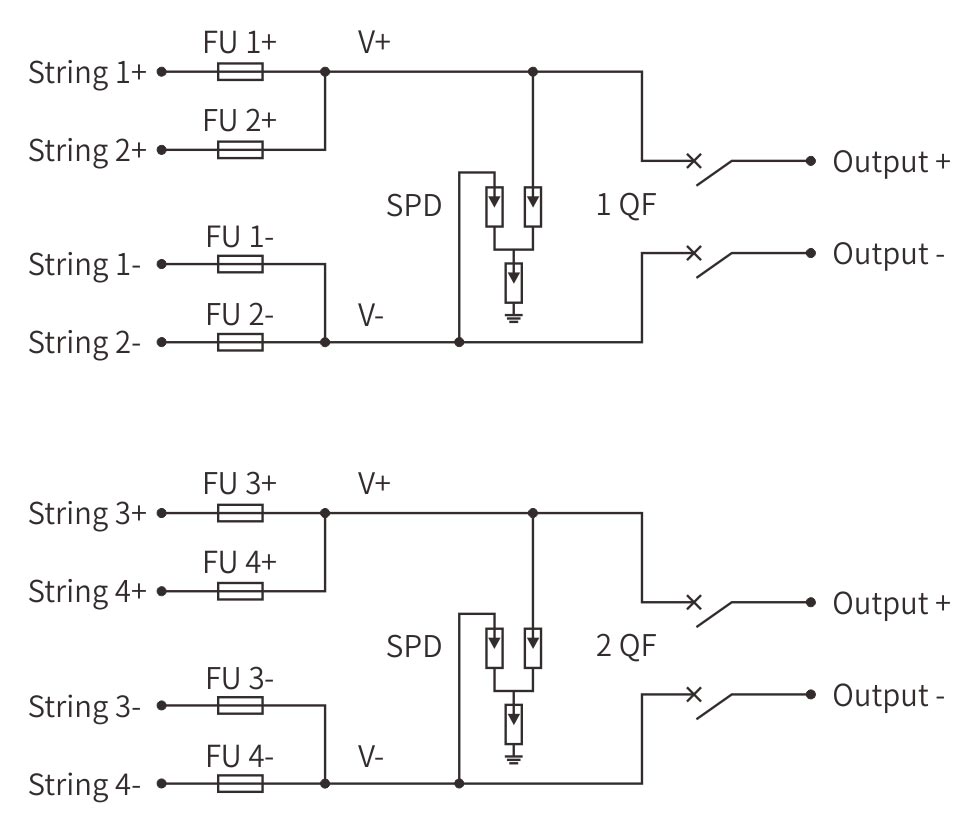

Sơ đồ nối dây

Kịch bản ứng dụng

1. Hệ thống năng lượng mặt trời trên mái nhà thương mại và công nghiệp quy mô vừa

Lý tưởng cho các tòa nhà thương mại (ví dụ: nhà máy, nhà kho, trung tâm mua sắm) với bốn chuỗi PV yêu cầu hợp nhất thành hai đầu ra độc lập mạch. MCB kép cho phép điều khiển riêng biệt cho các tải hoặc bộ biến tần, trong khi 8 cầu chì (2 cầu chì trên mỗi chuỗi) đảm bảo chuỗi riêng lẻ bảo vệ.

2. Nhà máy điện mặt trời có nhiều mảng phụ

Thích hợp cho các trang trại năng lượng mặt trời vừa và nhỏ, nơi cần có bốn mảng quang điện phụ được kết hợp và phân phối tới hai bộ biến tần hoặc hai phần của một bộ biến tần lớn hơn hệ thống. Cấu hình hỗ trợ quản lý năng lượng hiệu quả và dư thừa.

3. Hệ thống lưu trữ năng lượng mặt trời kết hợp với đầu ra kép

Được thiết kế cho các hệ thống tích hợp năng lượng mặt trời với bộ lưu trữ pin, trong đó hai đầu ra được sử dụng—một cho bộ biến tần nối lưới và một cho sạc pin các ngân hàng. MCB kép cho phép ngắt kết nối an toàn khi bảo trì hoặc khi có sự cố sự cô lập.

4. Dự án năng lượng mặt trời nông nghiệp và thủy lợi

Hoàn hảo cho các cơ sở nông nghiệp lớn cung cấp năng lượng cho nhiều hệ thống thiết bị (ví dụ: máy bơm tưới tiêu, máy móc chế biến) thông qua hai kênh đầu ra. các Bảo vệ IP66 đảm bảo độ bền trong môi trường khắc nghiệt như trang trại hoặc nông thôn các khu vực.

5. Lưới điện siêu nhỏ công nghiệp và hệ thống điện dự phòng

Tối ưu cho các cơ sở công nghiệp sử dụng lưới điện mặt trời siêu nhỏ với hệ thống dự phòng kép đầu ra cho các tải quan trọng. MCB kép cung cấp mạch độc lập điều khiển, nâng cao độ tin cậy và an toàn của hệ thống trong quá trình vận hành hoặc bảo trì.
