Thiết bị chống sét lan truyền 1000V DC

Thiết bị chống sét lan truyền DC SYS5-40P 1000V do công ty Trung Quốc cung cấp nhà sản xuất Chiết Giang Soutya New Energy LLC, là nhà cung cấp điện 500–1000 V DC, loại T2 SPD có dòng phóng tối đa 40 kA và bảo vệ điện áp 3,9 kV mức độ, được thiết kế để kẹp sét và chuyển mạch trong khu dân cư dây quang điện trên mái nhà, nhà máy năng lượng mặt trời C&I nhỏ và bộ lưu trữ pin trong nước hệ thống.

Kịch bản ứng dụng

1.PV sân thượng dân cư

Được gắn ở phía DC của bộ biến tần chuỗi một hoặc ba pha 5–20 kW, nó kẹp sét cảm ứng và chuyển mạch quá độ; bảo vệ 3,9 kV mức độ bảo vệ cách điện dây 600–800 V, trong khi thanh ray DIN IP20 nhà ở phù hợp bên trong một bảng phân phối trong nước.

2. Nhà máy năng lượng mặt trời sàn kim loại C&I nhỏ

Trong hệ thống 20–60 kW, một SPD trên hai dây được lắp đặt trong dây hộp kết hợp. Các tiếp điểm tín hiệu từ xa được nối song song và nối dây với cổng RS-485 của biến tần, gửi cảnh báo “lỗi SPD” tới điện thoại di động của chủ sở hữu ứng dụng và cắt giảm kiểm tra tại chỗ.

3.Các đơn vị pin PV lai tại nhà

Giữa ngăn pin 48 V/51,2 V và bus 600 V DC của thiết bị đa năng biến tần, SPD ngăn chặn các xung chuyển mạch do pin DC-DC tạo ra các giai đoạn từ phản ánh vào mô-đun PV.

4. Bộ sạc DC cộng đồng 80 kW

Trên bus 750 V DC cấp nguồn cho các mô-đun nguồn, SPD sẽ ngăn chặn hiện tượng phóng điện hồ quang. tăng đột biến do chu kỳ cắm/rút phích cắm thường xuyên, bảo vệ SiC bên trong MOSFET và cảm biến Hall.

5.Tăng cường năng lượng mặt trời cho tháp viễn thông

Tải A –48 V dùng chung mạng nối đất với bus PV 800 V; SPD ngăn chặn sét di chuyển dọc theo dây cáp trung chuyển vào nơi trú ẩn điện, giữ BBU và thiết bị vận tải luôn hoạt động.

Thông số kỹ thuật

Lưu ý: SPD loại T2 chủ yếu được sử dụng trong các tủ đầu vào chính của hệ thống phân phối.

Thiết bị phụ kiện

Thiết bị cách ly lỗi

Bộ bảo vệ đột biến được trang bị một thiết bị bảo vệ cách ly sự cố. Khi bộ bảo vệ bị hỏng do quá nóng, thiết bị này có thể tự động ngắt kết nối khỏi lưới điện đồng thời cung cấp tín hiệu chỉ báo. Khi bộ bảo vệ hoạt động bình thường, cửa sổ chỉ báo sẽ hiển thị màu xanh lá cây; sau khi cách ly lỗi, cửa sổ hiển thị màu đỏ.

Thiết bị tín hiệu từ xa báo động

Bộ bảo vệ có thể được sản xuất với các tiếp điểm tín hiệu từ xa. Thiết bị này bao gồm một tập hợp các tiếp điểm thường mở và thường đóng. Khi bộ bảo vệ hoạt động bình thường, tiếp điểm thường đóng sẽ được kích hoạt. Nếu một hoặc nhiều mô-đun của bộ bảo vệ bị lỗi, tiếp điểm sẽ chuyển từ thường đóng sang thường mở, kích hoạt tiếp điểm thường mở để gửi tín hiệu lỗi.

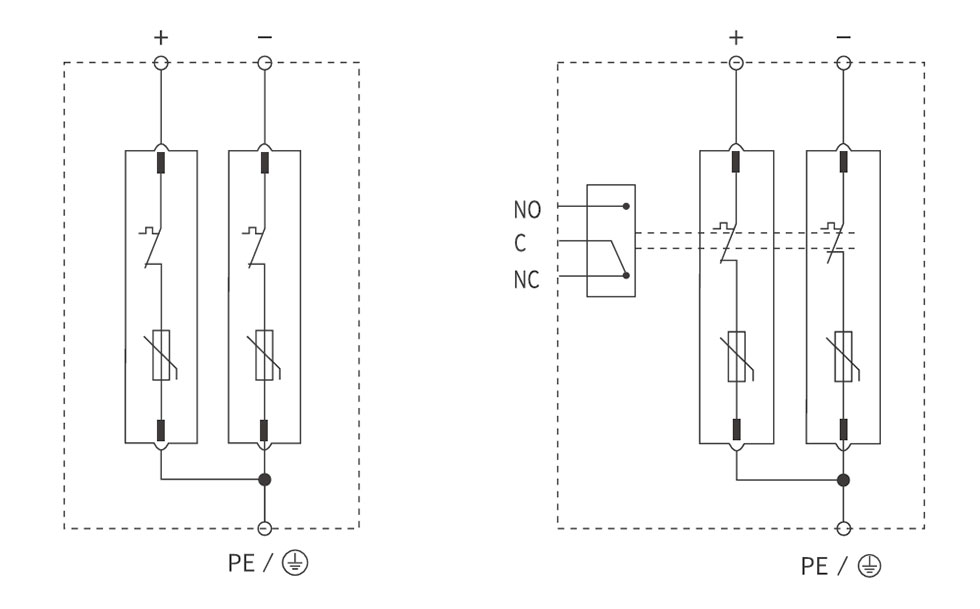

Sơ đồ nối dây

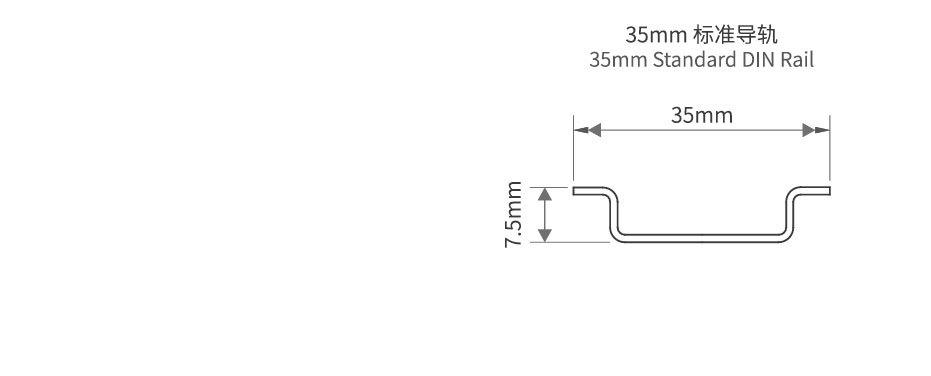

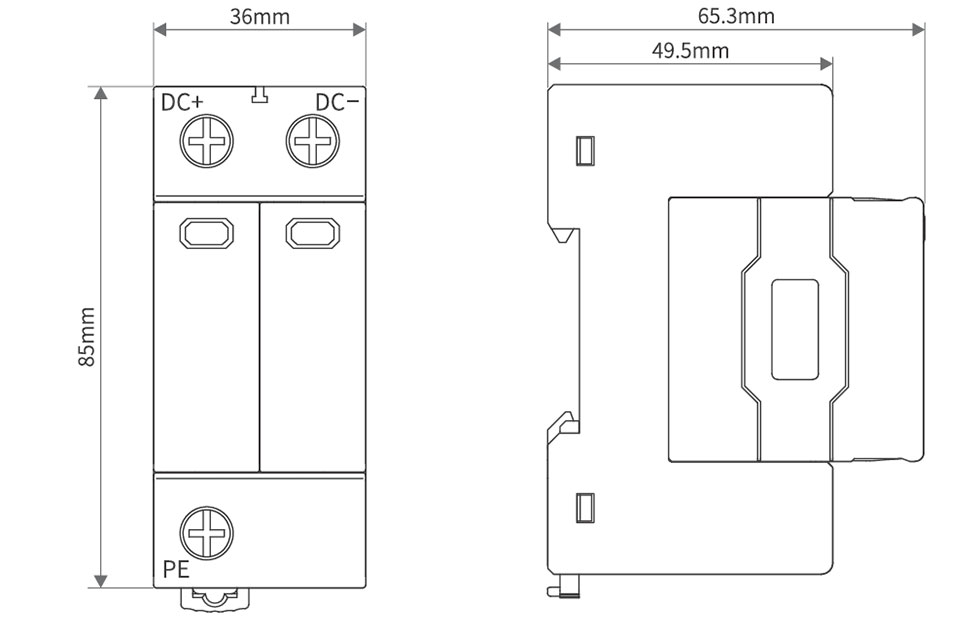

Kích thước bề ngoài và lắp đặt
