Bộ ngắt mạch thu nhỏ DC

Bộ ngắt mạch thu nhỏ SYB5-80 DC, được cung cấp bởi nhà sản xuất Chiết Giang Soutya New Energy LLC có trụ sở tại Trung Quốc, cung cấp khả năng bảo vệ cho các mạch AC 230/400V và DC 300~1200V.
Các tính năng chính
► Chung cho AC và DC (AC230/400V, DC300~1200V)
▶ Không phân biệt cực dương hay cực âm, bảo vệ hai chiều, dễ lắp đặt hơn.
► Hồ quang ngắn đứt cao, độ an toàn cao hơn.

Gửi yêu cầu

Mô tả Sản phẩm

Bộ ngắt mạch thu nhỏ SYB5-80 DC, được cung cấp bởi công ty Trung Quốc nhà sản xuất Chiết Giang Soutya New Energy LLC, là công ty cung cấp điện 300–1200 V DC và 230/400 Bộ ngắt thu nhỏ hai chiều và không phân cực V AC, với 10 KA AC / Công suất ngắt DC 6KA, được thiết kế để bảo vệ điện áp cao trong PV hệ thống lưu trữ năng lượng bằng pin (BESS) và xe điện thiết bị sạc.

đặc trưng

Bảo vệ ngắn mạch, bảo vệ quá tải
Công suất ngắt tối đa: 10 KA AC / 6KA DC
Bảo vệ không phân cực, hai chiều
Hồ quang ngắn
Vật liệu chống cháy

Kịch bản ứng dụng

1. Hộp kết hợp PV dân dụng và thương mại

Bảo vệ đầu vào chuỗi 300–1200 V DC và đầu ra biến tần AC 230 V/400 V; chiều rộng đơn cực tăng gấp đôi mật độ trong các thùng nhỏ.

Bộ biến tần lai 2.PV-pin

Bộ ngắt hai chiều, không phân cực trên tay cầm bus ắc quy 300–1200 V DC dòng điện nạp và xả mà không cần nối lại.

3. Bộ sạc DC EV nhỏ (20 kW)

Bảo vệ bus đầu ra 600–1200 V DC; Phá vỡ 6 kA sẽ xóa các lỗi hồ quang trong quá trình sự kiện plug-in/out.

4. Giá đỡ DC viễn thông & trung tâm dữ liệu

Các tổ hợp cực bảo vệ máy chủ 48 V/240 V/380 V hoặc các nhánh UPS lên đến 1200V DC; Giá đỡ DIN-rail giúp tiết kiệm không gian tủ.

5. Lưới điện siêu nhỏ DC điện áp thấp

Phân phối 380–1200 V DC cho đèn LED, quạt hoặc máy bơm; Đường cong B/C/D phù hợp với đặc tính tải đa dạng.

6. Các địa điểm khắc nghiệt hoặc cao độ

−30 °C đến +70 °C, không giảm công suất lên tới 2 000 m, phù hợp với vỏ IP66 cho nhà để xe, nhà máy nông điện và trên mái nhà.

Thông số kỹ thuật

Người mẫu		SGB5-80

Cực		1P	2P	3P	4P
Điện áp làm việc định mức Ue		230VAC	400VAC	400VAC	400VAC
		300VDC	600VDC	900VDC	120VDC
Dòng khung tối đa		80A
Dòng điện định mức trong		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Điện áp cách điện định mức Ui		690VAC
		600V DC 900VDC 1200VDC
Điện áp chịu xung định mức Uimp		8kV

Đặc điểm vấp ngã		B/C/D
Loại vấp ngã		nhiệt từ
Ics Công suất cắt hoạt động lcs		7,5kA(AC)6kA(DC)
Icu Ultimate phá công suất lcu		10kA(AC)6kA(DC)
Đời sống điện
Giá trị trung bình thực tế		Trung bình 4000 lần(AC)1000 lần(DC)

Giá trị được chỉ định tiêu chuẩn		1500 lần(AC)300 lần(DC)

Cuộc sống cơ khí
Giá trị trung bình thực tế		≥15000 lần
Giá trị được chỉ định tiêu chuẩn		8500 lần(AC) 9700 lần(DC)

Loại quá áp		Ⅲ
Mức độ ô nhiễm		3
Cấp độ bảo vệ		IP40;Thiết bị đầu cuối IP20
Độ ẩm và khả năng chịu nhiệt		Loại 2
Độ ẩm tương đối		95%
Chống rung		Cơ sở IEC60068-2-6
Thông số chống va đập cơ học		Cơ sở IEC60068-2-27

Công suất dây		25~35mm²
mô-men xoắn dây		3,0Nm
Nhiệt độ môi trường xung quanh hoạt động		-30oC~+70oC
Nhiệt độ môi trường lưu trữ		-40oC~+85oC
Phương pháp cài đặt		DIN35
Độ cao		2000m
Cân nặng		0,13kg/Cực
Kích thước	Chiều dài	85mm
	Chiều rộng	18mm	36mm	54mm	72mm
	Chiều cao	Tối đa78mm
Bưu kiện	Cái/hộp	12	6	4	3
	Hộp/Thùng Carton	10
	Thùng/Pallet	80
Kho		Sản phẩm phải được bảo quản trong kho thông thoáng, có độ ẩm tương đối không quá 80% và nhiệt độ môi trường xung quanh nên nằm trong khoảng từ -40oC đến + 80oC. Ngoài ra, không được có có khí axit, kiềm hoặc ăn mòn.

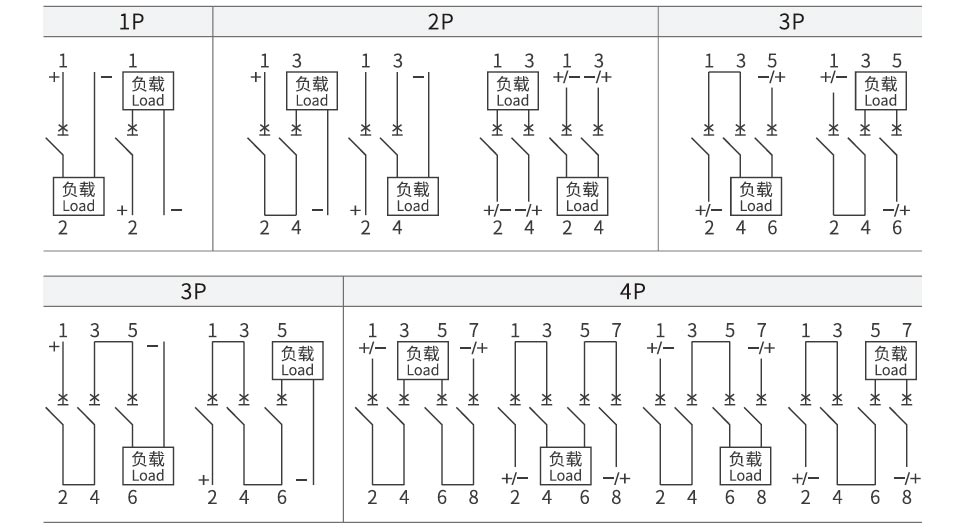

Sơ đồ nối dây DC

DC Miniature Circuit Breaker

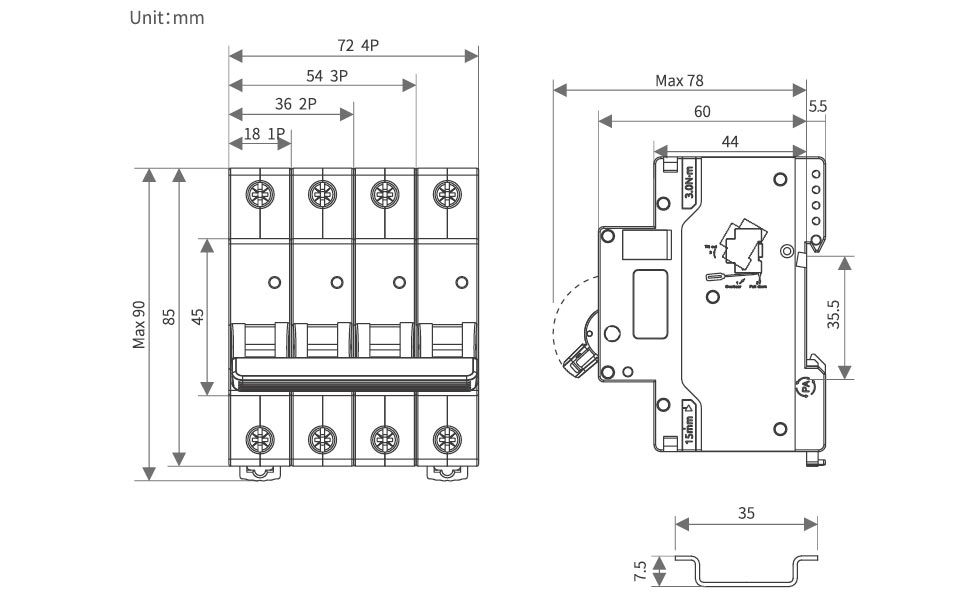

Kích thước bề ngoài và lắp đặt

DC Miniature Circuit Breaker

Hệ số giảm dần

Bảng hệ số giảm nhiệt độ

Nhiệt độ	-30oC	-25oC	-20oC	-15oC	-10oC	-5oC	0oC	5oC	10oC	15oC
Hệ số dòng điện hoạt động định mức	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Nhiệt độ	20oC	25oC	30oC	40oC	45oC	50oC	55°C	60oC	65°C	70oC
Hệ số dòng điện hoạt động định mức	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Bảng hệ số giảm độ cao

Độ cao /m	2000	3000	4000	5000
Hệ số dòng điện làm việc định mức	1	0.96	0.91	0.86
Hệ số điện áp làm việc định mức	1	1	1	1
Hệ số điện áp chịu được tần số công suất định mức	1	0.9	0.82	0.71
Hệ số điện áp chịu xung định mức	1	0.9	0.82	0.71
Giới hạn định mức Công suất phân đoạn ngắn mạch và tuổi thọ điện hệ số	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Bảng hệ số suy giảm để lắp đặt MCBS song song

Số lượng MCB	1	2~3	4~5	6 ~ 8	9~10
Hệ số In 25A	1	0.96	0.9	0.8	0.7
Hệ số 32A	1	0.92	0.8	0.7	0.6
Hệ số 80A	1	0.9	0.8	0.7	/

phụ kiện

Thiết bị phát hành phụ trợ MX
Điện áp điều khiển định mức của chúng tôi	DC:24~48V AC:110~230V
Thời gian vấp ngã tối đa	<10 mili giây
Điện trở cuộn dây	50
Giới hạn dòng điện	≥1,6A
Cuộc sống cơ khí	10000 lần
Đời sống điện	4000 lần
mô-men xoắn dây	0,8N ·m
Khả năng nối dây	1.0mm²Dây cứng
	1,0mm²Dây mềm có vấu đầu cuối
Phạm vi nhiệt độ hoạt động	-30oC~+70oC


Điều kiện môi trường	Không được có chất độc hại dễ nổ và không có chất độc hại khí hoặc bụi dẫn điện có thể ăn mòn hoặc làm hỏng lớp cách điện
Vị trí lắp ráp	Ở phía bên trái của bộ ngắt mạch

Điều kiện lắp đặt	Lắp đặt đường ray tiêu chuẩn DIN35mm

Tiếp điểm phụ OF
Khả năng ngắt liên lạc	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
Điện áp hoạt động tối thiểu	5V
Dòng điện hoạt động tối thiểu	10mA
Điện áp cách điện định mức	500V
Dòng ngắn mạch giới hạn định mức	1000A
Dòng điện gia nhiệt được thỏa thuận Ith	4A
Cuộc sống cơ khí	10000 (lần)
Đời sống điện	4000 (lần)
mô-men xoắn dây	0,8N ·m
Khả năng nối dây	1,0 mm 2
Số lượng liên hệ	1 thường mở, 1 thường đóng

Phạm vi nhiệt độ hoạt động	-30oC~+70oC


Điều kiện môi trường	Không được có chất độc hại dễ nổ và không có chất độc hại khí hoặc bụi dẫn điện có thể ăn mòn hoặc làm hỏng lớp cách điện
Vị trí lắp ráp	Ở phía bên trái của bộ ngắt mạch

Điều kiện lắp đặt	Lắp đặt đường ray tiêu chuẩn DIN 35mm
