Bộ ngắt mạch thu nhỏ DC điện áp cao

Bộ ngắt mạch điện áp cao DC mini SYB5-40P, được cung cấp bởi nhà sản xuất Chiết Giang Soutya New Energy LLC có trụ sở tại Trung Quốc, cung cấp khả năng bảo vệ mạch 1 500 V DC.
Các tính năng chính
• Khả năng điện áp cao: một cực 500 V DC, lên đến 1.500 V DC—ít dây hơn, chi phí thấp hơn.
• Bảo vệ hai chiều, không phân cực giúp lắp đặt nhanh hơn, dễ dàng hơn.
• Tiếp điểm ngắt đôi với khoảng cách tiếp xúc cực rộng để đảm bảo an toàn vượt trội.
• Lý tưởng cho hộp tổ hợp DC trong hệ thống quang điện.

Gửi yêu cầu

Mô tả Sản phẩm

Bộ ngắt mạch thu nhỏ DC điện áp cao SGB5-40P do Trung Quốc cung cấp nhà sản xuất Chiết Giang Soutya New Energy LLC, là nguồn điện 1500 V DC, hai chiều và cầu dao thu nhỏ không phân cực có khả năng ngắt 1,5 kA, lý tưởng cho PV, BESS và bảo vệ bộ sạc EV.

đặc trưng

lưới vi mô.
Bảo vệ không phân cực, hai chiều;
Bảo vệ quá tải;
Vòng cung ngắn;
Bảo vệ ngắn mạch;
Khả năng phá vỡ cao;

Chứng chỉ: CB ,CE, TUV , UKCA

Kịch bản ứng dụng

Bộ ngắt mạch thu nhỏ DC điện áp cao SGB5-40P giúp tiết kiệm không gian, bảo vệ an toàn, hai chiều cho hệ thống năng lượng tái tạo 1 500 V DC—PV, lưu trữ, bộ sạc EV và DC

1. Hộp tổ hợp PV DC

– Định mức 1500 V DC cho phép dây dài hơn, cắt giảm số lượng hộp kết hợp; tay cầm bảo vệ hai chiều đảo ngược thời gian ban đêm dòng chảy.

2. Giá đỡ ắc quy thương mại/dân dụng

– Hệ thống dây điện không phân cực giúp đơn giản hóa việc song song hoặc hoán đổi pin mô-đun; chuyến đi nhiệt-từ nhanh chóng cô lập các lỗi sạc/xả.

3. Trạm sạc nhanh 150 kW+ DC

– Thiết kế DIN-rail rộng 18 mm phù hợp với tủ sạc nhỏ gọn; 1,5 kA khả năng ngắt bảo vệ bus DC bên trong.

4. Lưới điện siêu nhỏ DC & phân phối DC trung tâm dữ liệu

– Bảo vệ mạch nhánh DC 750 V/1 000 V/1 500 V; B, C hoặc D đường cong phù hợp với các cấu hình tải khác nhau.

5. PV phân tán ở độ cao hoặc ngoài trời

– Hoạt động từ −30 °C đến +70 °C mà không giảm công suất lên tới 2 000 m độ cao, phù hợp với môi trường khắc nghiệt.

Thông số kỹ thuật

Người mẫu		SGB5-40P
Cực		1P	2P	3P	4P
Điện áp làm việc định mức Ue		500VDC	1000VDC	1500VDC	1500VDC

Dòng khung tối đa		40A
Dòng điện định mức trong		6A, 10A, 16A, 20A, 25A, 32A, 40A
Điện áp cách điện định mức Ui		1000VDC		1500VDC
Điện áp chịu xung định mức Uimp		8kV

Đặc điểm vấp ngã		B/C/D
Loại vấp ngã		nhiệt từ
IC công suất hoạt động		1,5kA(DC)

Khả năng phá vỡ tối đa lcu		1,5kA(DC)
Đời sống điện
Giá trị trung bình thực tế		Trung bình 1000 lần
Giá trị được chỉ định tiêu chuẩn		300 lần
Cuộc sống cơ khí
Giá trị trung bình thực tế		≥15000 lần
Giá trị được chỉ định tiêu chuẩn		9700 lần
Loại quá áp		Ⅲ
Mức độ ô nhiễm		3
Cấp độ bảo vệ		IP40;Thiết bị đầu cuối IP20
Độ ẩm và khả năng chịu nhiệt		Loại 2
Độ ẩm tương đối		95%
Chống rung		Theo tiêu chuẩn IEC60068-2-6
Thông số chống va đập cơ học		Theo tiêu chuẩn IEC60068-2-27

Công suất dây		2,5 ~ 35mm²
mô-men xoắn dây		3,0Nm
Nhiệt độ môi trường xung quanh hoạt động		-30oC~+70oC
Nhiệt độ môi trường lưu trữ		-40oC~+85oC
Phương pháp cài đặt		DIN35
Độ cao		2000m
Cân nặng		0,13kg/Cực
Kích thước	Chiều dài	108mm

	Chiều rộng	18mm	36mm	54mm	72mm
	Chiều cao	Tối đa 78mm
Bưu kiện	Cái/hộp	12	6	4	3

	Hộp/Thùng Carton	10
	Thùng/Pallet	80
Kho		Sản phẩm phải được bảo quản trong kho thông thoáng, có độ ẩm tương đối không quá 80% và nhiệt độ môi trường xung quanh nên nằm trong khoảng từ -40oC đến + 80oC. Ngoài ra, không được có có khí axit, kiềm hoặc ăn mòn.

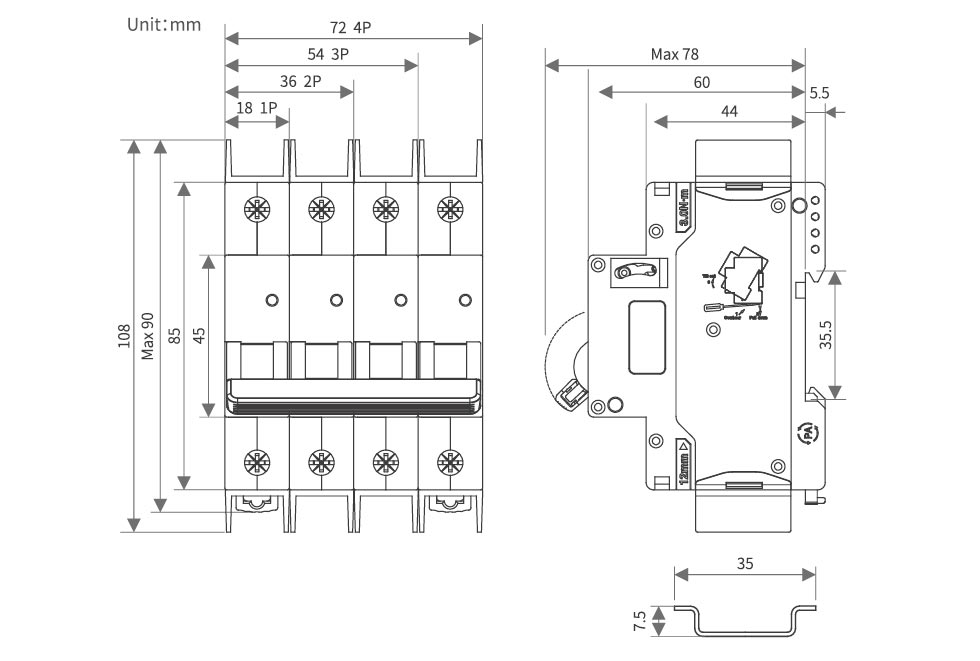

Kích thước bề ngoài và lắp đặt

High Voltage DC Miniature Circuit Breaker

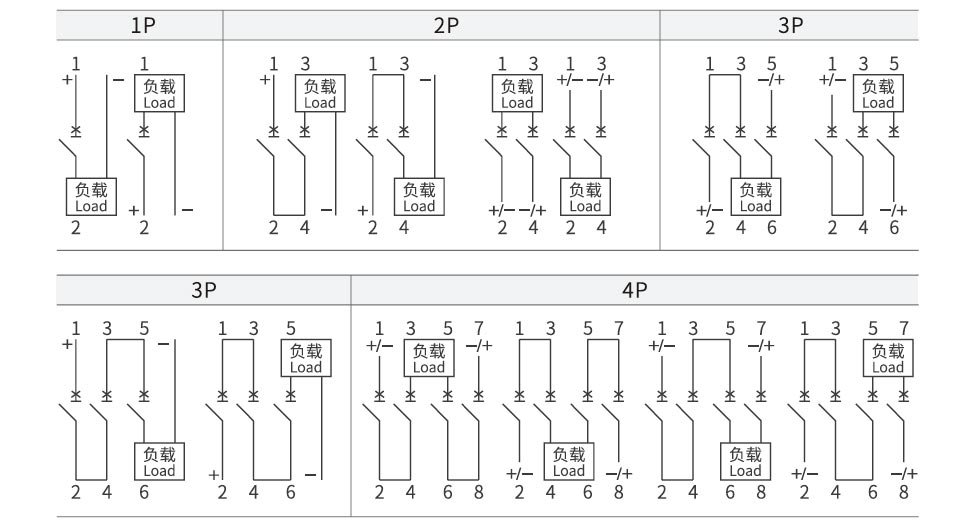

Sơ đồ nối dây DC

High Voltage DC Miniature Circuit Breaker

Hệ số giảm dần

Bảng hệ số giảm nhiệt độ

Nhiệt độ	-30oC	-25oC	-20oC	-15oC	-10oC	-5oC	0oC	5oC	10oC	15oC
Hệ số dòng điện hoạt động định mức	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Nhiệt độ	20oC	25oC	30oC	40oC	45oC	50oC	55°C	60oC	65°C	70oC
Hệ số dòng điện hoạt động định mức	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Bảng hệ số giảm độ cao

Độ cao /m	2000	3000	4000	5000
Hệ số dòng điện làm việc định mức	1	0.96	0.91	0.86
Hệ số điện áp làm việc định mức	1	1	1	1
Hệ số điện áp chịu được tần số công suất định mức	1	0.9	0.82	0.71
Hệ số điện áp chịu xung định mức	1	0.9	0.82	0.71
Giới hạn định mức Công suất phân đoạn ngắn mạch và tuổi thọ điện hệ số	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Bảng hệ số suy giảm để lắp đặt MCBS song song

Số lượng MCB	1	2~3	4~5	6 ~ 8	9~10
Hệ số In 25A	1	0.96	0.9	0.8	0.7
Hệ số 32A	1	0.92	0.8	0.7	0.6

phụ kiện

Thiết bị phát hành phụ trợ MX
Điện áp điều khiển định mức của chúng tôi	DC:24~48V AC:110~230V
Thời gian vấp ngã tối đa	<10 mili giây
Điện trở cuộn dây	5Ω
Giới hạn dòng điện	≥1,6A
Cuộc sống cơ khí	10000 lần
Đời sống điện	4000 lần
mô-men xoắn dây	0,8N ·m
Khả năng nối dây	1.0mm²Dây cứng
	1,0mm²Dây mềm có vấu đầu cuối
Phạm vi nhiệt độ hoạt động	-30oC~+70oC


Điều kiện môi trường	Không được có chất độc hại dễ nổ và không có chất độc hại khí hoặc bụi dẫn điện có thể ăn mòn hoặc làm hỏng lớp cách điện
Vị trí lắp ráp	Ở phía bên trái của bộ ngắt mạch

Điều kiện lắp đặt	Lắp đặt đường ray tiêu chuẩn DIN35mm

Tiếp điểm phụ OF
Khả năng ngắt liên lạc	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
Điện áp hoạt động tối thiểu	5V


Dòng điện hoạt động tối thiểu	10mA


Điện áp cách điện định mức	500V
Dòng ngắn mạch giới hạn định mức Ik	1000A
Dòng điện gia nhiệt được thỏa thuận Ith	4A
Cuộc sống cơ khí	10000 lần
Đời sống điện	4000 lần
mô-men xoắn dây	0,8N ·m
Khả năng nối dây	1,0mm2
Số lượng liên hệ	1 thường mở, 1 thường đóng

Phạm vi nhiệt độ hoạt động	-30oC~+70oC
Điều kiện môi trường	Không được có chất độc hại dễ nổ và không có chất độc hại khí hoặc bụi dẫn điện có thể ăn mòn hoặc làm hỏng lớp cách điện

Vị trí lắp ráp	Ở phía bên trái của bộ ngắt mạch

Điều kiện lắp đặt	Lắp đặt đường ray tiêu chuẩn DIN 35mm
