Cách xác định kích thước chính xác Hộp kết hợp DC cho hệ thống bảng điều khiển năng lượng mặt trời của bạn

Bạn đã bao giờ tự hỏi liệu hệ thống bảng điều khiển năng lượng mặt trời của bạn có hoạt động hiệu quả và an toàn như mong muốn không? Với tư cách là chủ sở hữu hoặc người lắp đặt hệ thống năng lượng mặt trời, bạn có thể tập trung vào các tấm pin và bộ biến tần. Nhưng có một thành phần quan trọng thường không được chú ý nhiều:DHộp kết hợp C. Người hùng vô danh này trong mảng quang điện của bạn quản lý dòng điện phức tạp từ các tấm pin của bạn, đảm bảo mọi thứ hoạt động trơn tru và được bảo vệ. Chọn sai có thể dẫn đến tổn thất năng lượng, nguy hiểm về an toàn và khiến hệ thống ngừng hoạt động. TạiSoutya, chúng tôi hiểu rõ những điểm yếu này. Qua nhiều năm kinh nghiệm về kỹ thuật và thực địa, chúng tôi đã thấy được kích thước chính xácHộp kết hợp DCtạo thành xương sống vững chắc của việc lắp đặt năng lượng mặt trời đáng tin cậy. Hướng dẫn này sẽ hướng dẫn bạn, một cách chuyên nghiệp nhưng đơn giản, chính xác cách định cỡ thành phần quan trọng này cho phù hợp với nhu cầu cụ thể của bạn.

Hộp kết hợp DC chính xác là gì và tại sao kích thước lại quan trọng?

Hãy bắt đầu với những điều cơ bản. MỘTHộp kết hợp DClà một vỏ bọc được gắn giữa các tấm pin mặt trời của bạn và biến tần. Công việc chính của nó là hợp nhất đầu ra từ nhiều chuỗi năng lượng mặt trời (nhóm tấm pin được kết nối nối tiếp) thành một cặp dây dẫn duy nhất cung cấp cho biến tần. Nhưng nó còn làm được nhiều hơn thế. Nó chứa các thiết bị bảo vệ quan trọng như cầu chì hoặc cầu dao cho mỗi dây, bảo vệ khỏi dòng điện ngược nguy hiểm và quá tải. Nó cũng cung cấp một điểm trung tâm, an toàn để giám sát, bảo trì và ngắt kết nối hệ thống.

Vì vậy, tại sao kích thước lại rất quan trọng? Hộp tổ hợp có kích thước nhỏ có thể bị quá nóng, các thiết bị bảo vệ vấp ngã không cần thiết hoặc thậm chí có thể gây ra nguy cơ hỏa hoạn. Một chiếc hộp quá khổ, mặc dù an toàn nhưng có nghĩa là bạn đã chi tiền cho những dung lượng bạn không cần và chiếm nhiều không gian hơn mức cần thiết. Kích thước phù hợp tạo ra sự cân bằng hoàn hảo giữa an toàn, hiệu suất và hiệu quả chi phí. Nó đảm bảo của bạnHộp kết hợp DCcó thể xử lý dòng điện và điện áp tối đa mà mảng của bạn tạo ra, cả trong điều kiện bình thường và khắc nghiệt.

Những thông số điện quan trọng nào bạn phải tính toán đầu tiên?

Trước khi xem danh mục sản phẩm, bạn cần thu thập một số dữ liệu cơ bản từ thiết kế mảng bảng điều khiển của mình. Điều này không khó khăn như bạn tưởng. Về cơ bản, bạn sẽ làm việc với bốn thông số chính: Dòng điện tối đa (Imp), Dòng điện ngắn mạch (Isc), Điện áp mạch hở (Voc) và Điện áp hệ thống tối đa. Các giá trị này được tìm thấy trên bảng dữ liệu của các tấm pin mặt trời và bị ảnh hưởng bởi nhiệt độ địa phương của bạn.

• Chuỗi hiện tại:Điều này xác định định mức cường độ dòng điện cần thiết cho cầu chì/cầu dao đầu vào và thanh cái bên trong. Giá trị quan trọng ở đây làDòng điện ngắn mạch (Isc)của một bảng điều khiển duy nhất. Sau đó bạn áp dụng hệ số an toàn.

• Điện áp chuỗi:Điều này xác định mức điện áp cần thiết cho các bộ phận của hộp. Giá trị tới hạn làĐiện áp mạch hở (Voc)của một bảng điều khiển duy nhất, được điều chỉnh theo nhiệt độ dự kiến ​​lạnh nhất tại cơ sở của bạn. Bạn nhân Voc của bảng đã điều chỉnh với số bảng trong một chuỗi chuỗi.

Hãy đơn giản hóa điều này bằng một ví dụ thực tế. Giả sử chúng ta đang sử dụng bảng 400W với thông số kỹ thuật sau:

• Isc = 10,5 A

• Võ = 40,5 V

• Hệ số nhiệt độ Voc = -0,3%/°C

Bây giờ, hãy xem xét một địa điểm có nhiệt độ thấp nhất được ghi lại là -10°C và chúng ta có 12 tấm trên mỗi chuỗi. Việc tính toán sẽ như thế này:

Bảng 1: Ví dụ tính toán thông số điện chính

Các giá trị được tính toán này—khoảng 537V và 10,5A trên mỗi chuỗi—là nền tảng để chọnHộp kết hợp DC.

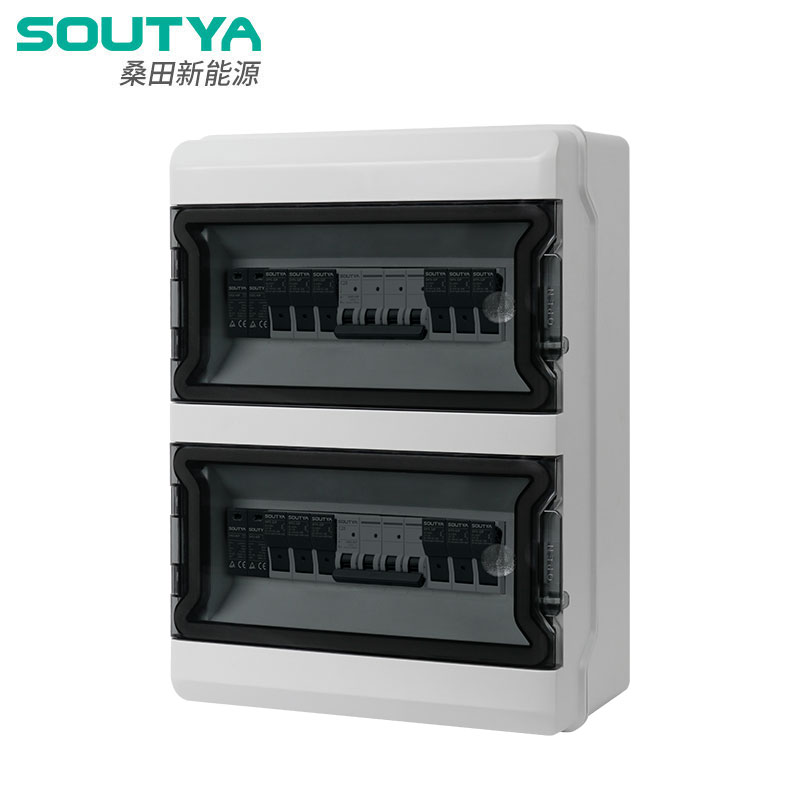

Làm thế nào để bạn chọn đúng mẫu hộp kết hợp Soutya DC?

Khi bạn đã có các thông số điện cốt lõi của mình, bước tiếp theo là khớp chúng với hộp tổ hợp tương thích. Đây là nơiSoutyasản phẩm tỏa sáng, cung cấp các thông số kỹ thuật rõ ràng, mạnh mẽ được thiết kế cho các ứng dụng trong thế giới thực. Bạn phải xem xét một số thông số kỹ thuật của hộp.

• Chuỗi đầu vào tối đa:Bạn cần kết hợp bao nhiêu chuỗi riêng biệt? Hộp của chúng tôi có các cấu hình 4 trong 1, 6 trong 1, 8 trong 1, 10 trong 1 và thậm chí lớn hơn.

• Điện áp hệ thống tối đa (Vdc):Điều này phải vượt quáVoc chuỗi đã điều chỉnhđược tính toán trong Bảng 1. Đối với ví dụ về 537V của chúng tôi, hộp định mức 600V hoặc 1000V sẽ phù hợp, với 1000V mang lại nhiều khoảng trống hơn cho việc mở rộng trong tương lai.

• Dòng điện đầu vào chuỗi định mức (A):Xếp hạng cầu chì hoặc cầu dao trên mỗi chuỗi. Nó phải bằng ít nhất 156% Isc của chuỗi (theo nguyên tắc của NEC). Đối với Isc 10,5A của chúng tôi: 10,5A * 1,56 =16,38A. Bạn sẽ chọn kích thước tiêu chuẩn tiếp theo, thường là20Acầu chì.

• Đánh giá dòng điện đầu ra chính (A):Đánh giá của cầu dao hoặc cầu chì đầu ra chính. Điều này dựa trêntổng của tất cả các dòng đầu vào chuỗinhân với hệ số an toàn và đa dạng.

Giả sử dự án mẫu của chúng ta có 6 chuỗi giống hệt nhau. Đây là cách chúng tôi chọn mộtSoutyangười mẫu:

Bảng 2: Hướng dẫn lựa chọn hộp kết hợp Soutya (Ví dụ: SY-COM-6S)

Như bạn có thể thấy,SoutyaMẫu SY-COM-6S không chỉ đáp ứng mà còn vượt xa các yêu cầu của hệ thống mẫu của chúng tôi, mang lại giới hạn an toàn quan trọng và các tính năng tùy chọn có giá trị. Của chúng tôiHộp kết hợp DCđược xây dựng với triết lý này: cung cấp khoảng trống cho độ tin cậy và các tùy chọn để hiểu rõ hơn.

Câu hỏi thường gặp về Hộp kết hợp DC là gì?

Điều hướng các chi tiết cụ thể có thể đưa ra nhiều câu hỏi. Dưới đây là ba trong số những vấn đề thường gặp nhất mà chúng tôi gặp phải tạiSoutya.

Câu hỏi thường gặp 1: Tôi có thể kết nối các dây có số lượng bảng khác nhau hoặc các nhãn hiệu bảng khác nhau vào cùng một hộp kết hợp DC không?
Về mặt kỹ thuật thì có thể nhưng thường không được khuyến khích trừ khi hộp được thiết kế riêng cho nó. Vấn đề chính là điện áp không phù hợp. Các dây có điện áp khác nhau (do số lượng bảng điều khiển hoặc thông số kỹ thuật khác nhau) sẽ cố gắng cân bằng khi kết hợp, dẫn đến mất công suất đầu ra và gây ra ứng suất lên dây có điện áp thấp hơn. Để có hiệu suất tối ưu, tất cả các chuỗi được kết nối với một tiêu chuẩnHộp kết hợp DCphải giống hệt nhau về kiểu dáng, số lượng và hướng của bảng điều khiển.

Câu hỏi thường gặp 2: Tôi có luôn cần cầu chì cho mỗi dây trong hộp tổ hợp của mình không?
Không phải lúc nào cũng vậy. Bộ luật Điện Quốc gia (NEC) cung cấp một ngoại lệ quan trọng. Nếu bạn chỉ có hai dây song song, bạn thường không cần cầu chì dây vì dòng điện ngược tối đa có thể có từ một dây khỏe thành một dây bị lỗi khó có thể vượt quá cường độ dòng điện của dây bị lỗi. Tuy nhiên, nếu bạn có ba dây trở lên song song thì cầu chì hoặc cầu dao cho mỗi dây sẽbắt buộcđể bảo vệ khỏi dòng điện ngược quá mức. Tất cả các tiêu chuẩnSoutyacác hộp tổ hợp được cấu hình sẵn với mức bảo vệ cần thiết cho mỗi chuỗi để đảm bảo tuân thủ đầy đủ và an toàn.

Câu hỏi thường gặp 3: Xếp hạng IP (Bảo vệ chống xâm nhập) quan trọng như thế nào đối với hộp tổ hợp và tôi nên tìm kiếm điều gì?
Cực kỳ quan trọng. cácHộp kết hợp DCđược lắp đặt ngoài trời, tiếp xúc với mưa, bụi và có thể có tuyết. Lớp bịt kín kém có thể dẫn đến hơi ẩm xâm nhập, gây ăn mòn, đoản mạch và hỏng hệ thống. Đối với hầu hết các ứng dụng ngoài trời, đánh giá tối thiểu làIP65được khuyến khích. Xếp hạng này đảm bảo khả năng bảo vệ hoàn toàn chống lại sự xâm nhập của bụi và bảo vệ chống lại các tia nước áp suất thấp từ mọi hướng.Soutyathùng loa thường được đánh giáIP65hoặc cao hơn, đảm bảo độ bền lâu dài trong điều kiện môi trường khắc nghiệt.

Các yếu tố vật lý và môi trường ảnh hưởng đến sự lựa chọn của bạn như thế nào?

Các thông số kỹ thuật điện là một nửa câu chuyện. Vị trí và cách bạn gắn hộp cũng quan trọng không kém. Hãy xem xét vật liệu vỏ bọc—nhựa điện môi tiết kiệm chi phí và chống ăn mòn, trong khi kim loại (như nhôm sơn tĩnh điện) mang lại độ bền cơ học và khả năng tản nhiệt vượt trội. Kích thước vật lý phải chứa được tất cả các bộ phận với không gian uốn dây thích hợp. Vị trí lối vào ống dẫn phải phù hợp với sơ đồ nối dây của bạn.

Môi trường là chìa khóa. Các khu vực ven biển đòi hỏi khả năng chống ăn mòn cao. Các khu vực có hoạt động sét cao nên không thể thương lượng Thiết bị chống sốc điện công suất cao (SPD) tích hợp. Đối với khí hậu nóng, hãy đảm bảo mức nhiệt độ của hộp và mức giảm định mức của các bộ phận trong hộp (như cầu chì) là đủ. TạiSoutya, chúng tôi thiết kếHộp kết hợp DCluôn lưu ý đến những thách thức toàn cầu này, sử dụng vật liệu và thiết kế có thể chịu đựng được thử thách của thời gian và các yếu tố.

Sẵn sàng để xây dựng một hệ thống năng lượng mặt trời an toàn hơn, hiệu quả hơn?

Định cỡ của bạnHộp kết hợp DCchính xác không chỉ là một bài tập đánh dấu kỹ thuật; đó là một khoản đầu tư vào sự an toàn, hiệu quả và tuổi thọ của toàn bộ khoản đầu tư vào năng lượng mặt trời của bạn. Bằng cách tính toán một cách có phương pháp các tham số chuỗi của bạn và khớp chúng với một sản phẩm mạnh mẽ, được thiết kế tốt, bạn sẽ loại bỏ được điểm lỗi chính và có được sự yên tâm.

TạiSoutya, chúng tôi chuyên mang lại sự an tâm đó. Phạm vi của chúng tôiHộp kết hợp DCđược thiết kế với độ chính xác, độ bền và thiết kế rõ ràng—giúp cho quá trình lựa chọn và lắp đặt trở nên suôn sẻ hơn đối với các chuyên gia và đảm bảo hiệu suất đáng tin cậy trong nhiều năm. Chúng tôi không chỉ bán linh kiện; chúng tôi cung cấp độ tin cậy nền tảng mà hệ thống năng lượng mặt trời của bạn phụ thuộc vào.

Bạn đang nghĩ đến một dự án cụ thể hoặc cần lời khuyên của chuyên gia về cách chọn hộp kết hợp hoàn hảo cho thiết lập độc đáo của mình?Đội ngũ hỗ trợ kỹ thuật của chúng tôi sẵn sàng trợ giúp.Liên hệ với chúng tôiHôm nayđể được tư vấn cá nhân, bảng dữ liệu sản phẩm chi tiết hoặc tìm nhà phân phối gần bạn. Hãy cùng nhau xây dựng một tương lai năng lượng mặt trời an toàn hơn, thông minh hơn.
