Điều gì tạo nên Hộp kết hợp DC 1000V Loại MCB 3 trong 1 đầu ra cần thiết cho các dự án quang điện

Hộp kết hợp 1000V DC loại 3 trong 1 ra MCB là gì?

A Hộp kết hợp 1000V DC loại MCB 3 trong 1 đầu ralà một vỏ điện thu thập ba mạch dây quang điện và kết hợp chúng thành một bus DC duy nhất. Nó được trang bị một bộ ngắt mạch thu nhỏ (MCB) được xếp hạng cho hoạt động DC, cung cấp khả năng bảo vệ quá dòng và ngắn mạch cho mỗi chuỗi. Cấu hình 3 trong 1 ra phổ biến trong lắp đặt năng lượng mặt trời dân dụng và thương mại nhỏ, nơi ba dây cần được kết hợp với nhau trước khi cấp nguồn cho bộ biến tần.

Mô hình của Soutya được xây dựng cho các hệ thống DC 1000V, là tiêu chuẩn trong các dự án điện lực và thế hệ phân tán. MCB có thể tiếp cận được từ phía trước, cho phép người vận hành ngắt kết nối chuỗi theo cách thủ công hoặc sau khi xảy ra lỗi mà không cần mở hoàn toàn vỏ bọc. Thiết kế này giúp bảo trì đơn giản trong khi vẫn duy trì mức độ an toàn cao cho nhân viên.

Tại sao các dự án năng lượng mặt trời cần hộp kết hợp DC chuyên dụng?

Nếu không có hộp kết hợp, mỗi chuỗi quang điện sẽ cần có cáp trung chuyển được bảo vệ riêng chạy tới bộ biến tần. Cách tiếp cận đó sẽ nhân lên chiều dài cáp, điểm cuối và phần cứng bảo vệ. MỘTHộp kết hợp DCtập trung kết nối chuỗi, bảo vệ và cách ly ở một vị trí. Nó cũng cung cấp một điểm duy nhất để bảo trì và khắc phục sự cố.

trong mộtHộp kết hợp DC 1000V, MCB đóng vai trò vừa là thiết bị bảo vệ vừa là công tắc ngắt kết nối. Trong các hệ thống có điện áp dây cao, vỏ bọc chuyên dụng giúp giảm nguy cơ vô tình tiếp xúc với các đầu cuối mang điện và giữ cho hệ thống dây điện được tổ chức. Nó cũng đơn giản hóa việc tuân thủ các quy định về điện vì việc bố trí dây dẫn và thiết bị bảo vệ sạch sẽ hơn và dễ dự đoán hơn.

Thiết kế hệ thống lợi ích cấu hình 3 trong 1 ra như thế nào?

Bố cục 3 trong 1 ra có nghĩa là hộp kết hợp chấp nhận ba đầu vào dương và ba đầu vào âm hoặc ba chuỗi hai dây và xuất ra một cặp dương và một cặp âm. Điều này giúp giảm 2/3 số lượng cáp trung chuyển xuôi dòng so với việc chạy từng chuỗi tới biến tần. Đối với một dự án có không gian ống dẫn chật hẹp hoặc các đầu vào đầu vào biến tần hạn chế, đây là một sự đơn giản hóa có ý nghĩa.

Từ quan điểm thiết kế, mộtHộp kết hợp loại MCB 3 trong 1cũng cho phép người lắp đặt sử dụng cáp đầu ra có định mức thấp hơn vì dòng điện tổng hợp vẫn còn khiêm tốn ở mức 1000V. Vỏ có thể được gắn gần mảng để giữ độ dài chuỗi ngắn. Phiên bản của Soutya rất hữu ích cho các mảng nhỏ chỉ cần ba chuỗi nhưng vẫn yêu cầu sự bảo vệ chuyên nghiệp và giao diện rõ ràng.

MCB đóng vai trò gì trong việc bảo vệ quá dòng?

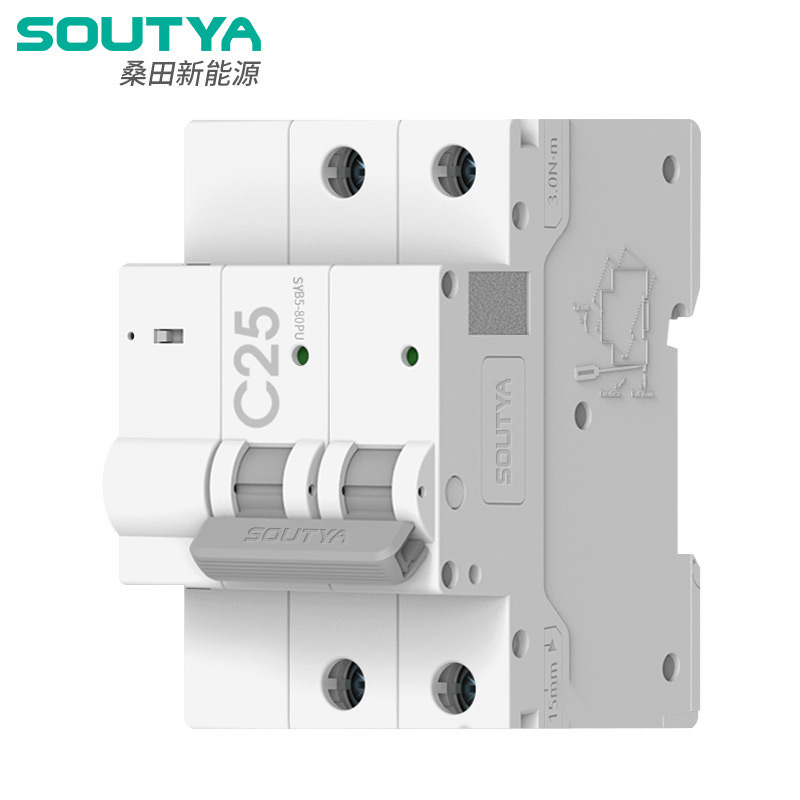

MCB trong mộtHộp kết hợp DC 1000Vđược xếp hạng cho dòng điện một chiều, khác với AC MCB. Hồ quang DC khó dập tắt hơn vì dòng điện không tự nhiên đi qua điểm 0. MCB định mức DC sử dụng cơ chế dập hồ quang đặc biệt để ngắt dòng điện sự cố một cách đáng tin cậy. MCB bảo vệ dây cáp khỏi tình trạng quá dòng do đảo cực, đoản mạch hoặc hỏng cách điện.

So với cầu chì, MCB có ưu điểm là có thể cài đặt lại. Khi lỗi được khắc phục, MCB có thể được bật lại mà không cần thay thế các bộ phận. Điều này giúp giảm thời gian ngừng hoạt động và tiết kiệm hàng tồn kho, điều này rất quan trọng khi cài đặt từ xa hoặc khó truy cập. MCB cũng cung cấp dấu hiệu rõ ràng về trạng thái của nó, giúp đội bảo trì dễ dàng xác định chuỗi bị ảnh hưởng hơn.

Tiêu chuẩn an toàn nào áp dụng cho hộp kết hợp 1000V DC?

Thiết kế và lắp đặt mộtHộp kết hợp DC 1000Vđòi hỏi phải tuân thủ các tiêu chuẩn quốc tế. IEC 62548:2016 đặt ra các yêu cầu đối với mảng quang điện, bao gồm bảo vệ quá dòng, định cỡ cáp và cách ly. Mặc dù tiêu chuẩn bao trùm toàn bộ mảng nhưng các nguyên tắc của nó ảnh hưởng đến vị trí và cách lắp đặt hộp tổ hợp. IEC 61643-11:2011 áp dụng cho các thiết bị chống sét (SPD) trong hệ thống điện áp thấp và có liên quan khi hộp tổ hợp bao gồm SPD để chống sét và chống đột biến chuyển mạch.

Đối với các hộp tổ hợp không có SPD, vỏ bọc vẫn cần đáp ứng các yêu cầu về khoảng cách điện và nhiệt theo các tiêu chuẩn này. Một nhà cung cấp có uy tín như Soutya sản xuất Hộp kết hợp 1000V DC với khoảng cách đường rò, khả năng tản nhiệt và độ bền cơ học phù hợp, để các nhà tích hợp hệ thống có thể tự tin triển khai sản phẩm trong quá trình lắp đặt tuân thủ.

Người mua nên so sánh các tùy chọn hộp kết hợp khác nhau như thế nào?

Khi so sánh các hộp tổ hợp, người mua nên nhìn xa hơn số lượng đầu vào và đầu ra. Cơ chế bảo vệ là điểm khác biệt chính. Trong khi một số thiết bị sử dụng cầu chì,loại MCBcung cấp bảo vệ có thể đặt lại và hoạt động dễ dàng hơn. Bảng dưới đây so sánh các thuộc tính điển hình của hộp tổ hợp DC dựa trên MCB và dựa trên cầu chì.

Người mua cũng nên so sánh xếp hạng IP, kích thước thiết bị đầu cuối, phạm vi nhiệt độ hoạt động và chất lượng của chính MCB DC. MỘTHộp kết hợp Soutyađược thiết kế bằng vật liệu cao cấp và thiết kế kín khít, giúp bảo vệ các bộ phận bên trong khỏi độ ẩm và bụi bẩn.

Các kỹ sư nên lưu ý những điều gì khi lắp đặt?

GắnHộp kết hợp DC 1000Vtrong một khu vực bóng mát, thông gió tốt sẽ kéo dài tuổi thọ của nó. Vỏ bọc phải được bố trí sao cho cáp không bị căng ở các điểm vào và xếp hạng IP được duy trì. Việc nối đất phải được kết nối thông qua thiết bị đầu cuối được cung cấp để bảo vệ nhân viên và thiết bị.

Trước khi cấp điện, hãy kiểm tra cực tính trên mỗi chuỗi và xác nhận rằng MCB ở vị trí tắt. Thiết kế 3 trong 1 nghĩa là các mạch đầu vào phải được dán nhãn để tránh nhầm lẫn. Trong các hệ thống lắp đặt yêu cầu bảo vệ đột biến, SPD có thể được thêm vào ở thượng nguồn hoặc hạ lưu của hộp tổ hợp, tùy thuộc vào triết lý thiết kế.

Tại sao việc chọn một nhà cung cấp đáng tin cậy như Soutya lại quan trọng?

Hiệu suất lâu dài của hộp tổ hợp phụ thuộc vào tính nhất quán trong sản xuất và chất lượng vật liệu. Soutya chuyên về các bộ phận phân phối DC và hiểu rõ điều kiện vận hành của các nhà máy năng lượng mặt trời. MọiHộp kết hợp 1000V DC loại MCB 3 trong 1 đầu rađược chế tạo với vỏ bọc chắc chắn, các thiết bị đầu cuối được đánh giá phù hợp và MCB DC đã được thử nghiệm. Tài liệu sản phẩm và hỗ trợ kỹ thuật của công ty giúp các kỹ sư tích hợp thiết bị một cách tự tin.

Các nhà cung cấp chỉ cung cấp các thành phần được xếp hạng AC chung không đáp ứng được các yêu cầu cụ thể của DC. Bằng cách chọn Soutya, người mua có quyền tiếp cận với một nhà cung cấp tập trung vào ngành năng lượng mặt trời, có thành tích đã được chứng minh trong lĩnh vực vỏ DC điện áp cao. cácthể loại hộp kết hợptrang cung cấp các cấu hình bổ sung cho các quy mô dự án khác nhau.

Tài liệu tham khảo

• Mảng quang điện (PV) IEC 62548:2016 – Yêu cầu thiết kế [S].
• IEC 61643-11:2011 Thiết bị bảo vệ chống đột biến điện áp thấp – Phần 11: SPD kết nối với hệ thống điện hạ áp [S].
