Hộp kết hợp 1000V DC Loại cách ly 6 trong 2 đầu ra

Hộp cách ly 1000V DC Combiner Box 6 In 2 Out do China cung cấp nhà sản xuất Chiết Giang Soutya New Energy LLC, là đơn vị kết hợp PV DC 1000 V có vỏ PC chống cháy và bảo vệ IP66 đảm bảo độ bền cao và hiệu suất ngoài trời đáng tin cậy. Thiết bị tích hợp các bộ phận an toàn quan trọng bao gồm 2 thiết bị chống sét lan truyền DC, 12 thiết bị DC giá đỡ cầu chì và 2 công tắc cách ly DC loại lồng. Nó được thiết kế để cung cấp khả năng bảo vệ cách ly toàn diện, chống rò rỉ và nối đất bảo vệ trong hệ thống quang điện 6 dây.

Thông số kỹ thuật

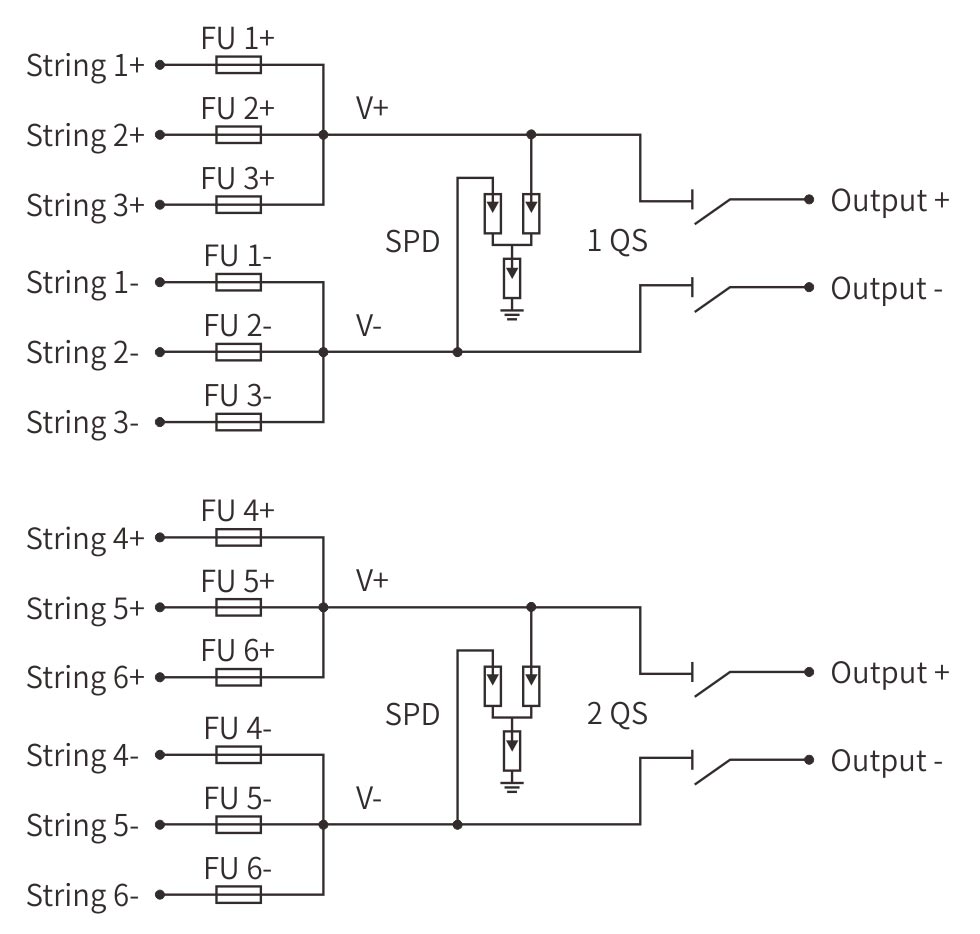

Sơ đồ nối dây

Kịch bản ứng dụng

1. Tầng thượng thương mại & công nghiệp lớn

Hộp kết hợp này lý tưởng cho các mái nhà thương mại lớn (ví dụ: nhà máy, nhà kho, trung tâm mua sắm) hỗ trợ tối đa sáu chuỗi quang điện. Hộp cuộn chúng thành hai đầu ra độc lập, do đó, các tải nặng có thể được phân chia giữa các bộ biến tần trong khi hai công tắc cách ly đôi sẽ khóa trong vài giây. IP66 ngăn bụi, độ ẩm và nhiệt trên mái nhà quanh năm.

2. Khối năng lượng mặt trời quy mô tiện ích

Trượt lên các bảng theo dõi theo khối 10–100 MW. Sáu mảng phụ được đưa vào, hai dây cáp homerun đi ra ngoài—mỗi dây có bộ cách ly riêng—cho phép đội Vận hành&Mắt tắt một nửa khối để thay thế chuỗi mà không cần chạm vào phần còn lại. SPD kép hấp thụ các tia sét gần đó.

3. Nông nghiệp năng lượng cao

Kẹp vào chuồng trại hoặc các cánh đồng được tưới bằng trục nơi có sáu dây cấp điện cho máy bơm, máy làm lạnh và máy sấy ngũ cốc. Các cầu chì riêng lẻ trên mỗi dây ngăn chặn sự cố chạm đất trong một luống làm tắt toàn bộ đường nước tưới cho cây trồng. Lớp vỏ IP66 ổn định với tia cực tím loại bỏ bụi phân bón và chất tẩy rửa hàng ngày.

4. Hệ thống lưu trữ năng lượng mặt trời

Gắn trên vỏ pin: sáu dây vào, đầu ra A tới biến tần lai, đầu ra B tới bộ sạc MPPT. Một trong hai chân có thể được cách ly bằng cách xoay tay cầm của chính nó, vì vậy kỹ thuật viên có thể đổi pin hoặc khởi động lại biến tần mà không làm giảm tải tới hạn.

5.Trạm viễn thông / trạm ngoại tuyến từ xa

Các dây đai vào cột phía sau sáu tấm mỏng cung cấp các vòng DC dự phòng cho bộ đàm và cảm biến. Vỏ IP66 chống cháy, tồn tại trong đêm -40 °C và nắng sa mạc, trong khi hai chân đầu ra giữ cho thiết bị liên lạc vẫn hoạt động ngay cả khi một bên không hoạt động.
