Hộp kết hợp 1500V DC 12 trong 1 ra

Hộp kết hợp DC 1500V 12 In 1 Out do Trung Quốc cung cấp nhà sản xuất Chiết Giang Soutya New Energy LLC, là bộ kết hợp PV DC 1500 V được đặt trong vỏ hợp kim nhôm được xếp hạng IP66 cho độ bền cao và dịch vụ ngoài trời đáng tin cậy.

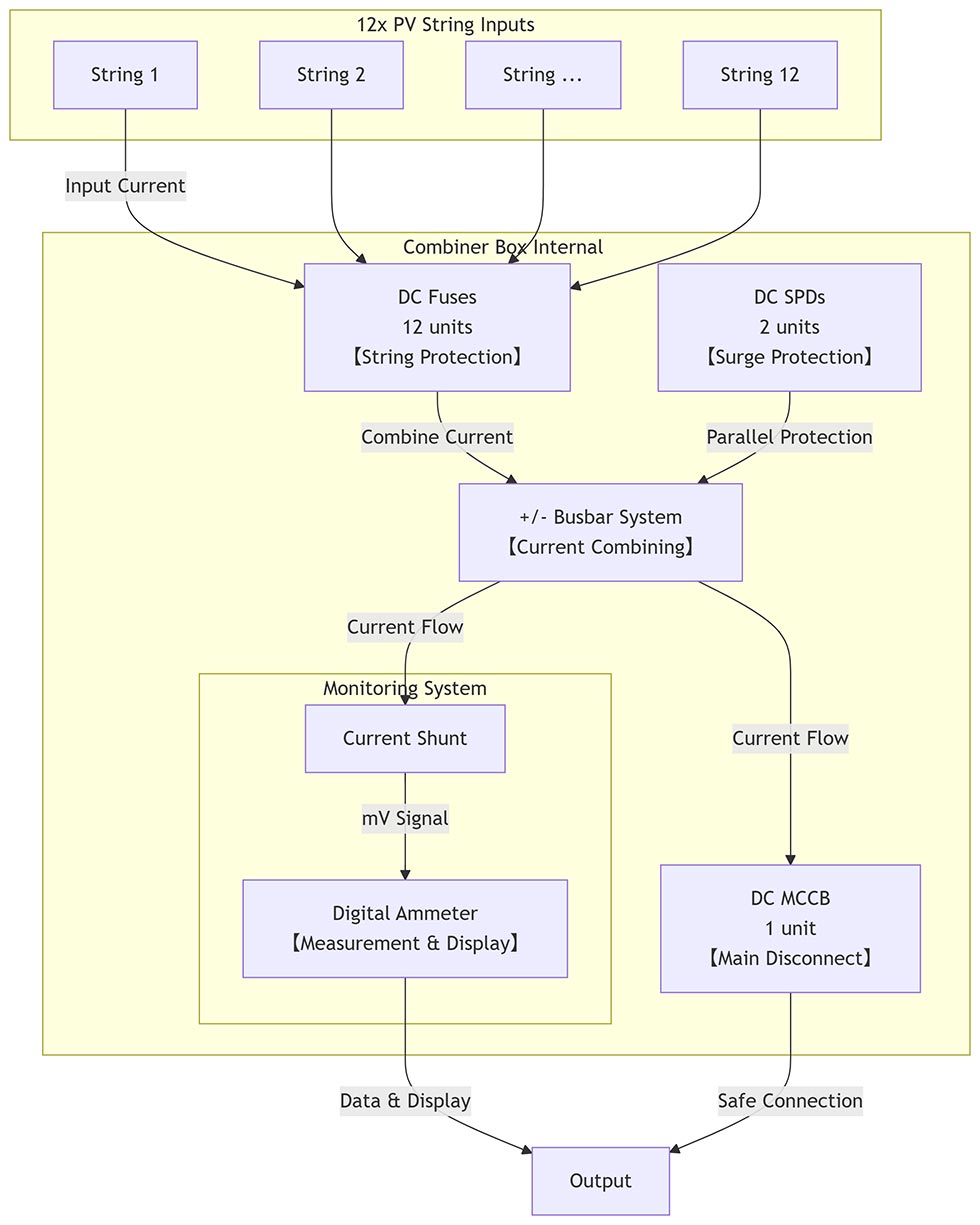

Bên trong nó gắn 12 giá đỡ cầu chì DC, 1 MCCB DC chính, 2 bảo vệ chống sét DC thiết bị, 1 thiết bị đo dòng điện, 1 hệ thống thanh cái dương/âm và thiết bị đầu cuối đầu ra, cung cấp tích hợp quá dòng, cách ly, đột biến, nối đất và bảo vệ rò rỉ tùy chọn cho quang điện quy mô lớn thực vật.

Thông số kỹ thuật

Sơ đồ nối dây

Kịch bản ứng dụng

1. Nhà máy PV gắn trên mặt đất quy mô tiện ích

Được triển khai giữa các chuỗi và bộ biến tần trung tâm, hộp hợp nhất lên đến 12 chuỗi đầu vào, giảm số lần chạy cáp tại nhà và cung cấp các kết nối hợp nhất, đầu ra DC được bảo vệ đột biến và MCCB cách ly tới phòng biến tần.

2. Hệ thống mái nhà thương mại & công nghiệp lớn

Trên mái nhà xưởng rộng, thiết bị thu thập nhiều chuỗi chạy thành một khai thác, giảm thiểu sự thâm nhập vào mái nhà và cung cấp sự cách ly cục bộ cho bảo trì mà không cần tắt toàn bộ mảng.

Lắp đặt hệ thống điện nông nghiệp / cá-PV 3.1500 V DC

Vỏ nhôm IP66 và bộ bảo vệ chống đột biến điện chống lại độ ẩm, bụi và quá độ do trường tạo ra, trong khi MCCB có thể đặt lại cho phép khóa an toàn trong quá trình hoạt động canh tác hoặc chu kỳ làm sạch.

4. Công viên năng lượng mặt trời sa mạc và bức xạ cao

Được thiết kế cho nhiệt độ từ –40 °C đến +60 °C, vỏ chống cát và tia cực tím; cái đơn vị đo lường hiện tại cung cấp dữ liệu cho SCADA ở cấp độ chuỗi thời gian thực vị trí lỗi trong mảng sa mạc mở rộng.

5. Các trung tâm DC theo dõi hoặc trượt được chế tạo sẵn

Thiết kế 12 trên 1 nhỏ gọn được bắt vít trực tiếp vào các trụ hoặc đường trượt theo dõi, cắt giảm BOM và chi phí nhân công đồng thời đáp ứng tiêu chuẩn IEC 60269-6 và IEC mới nhất Yêu cầu 61439-2 đối với cụm PV 1500 V DC.
