Tại sao Công tắc dao 200-4000A là sự lựa chọn quan trọng để cách ly nguồn điện với dòng điện cao

Tóm tắt:Sự cách ly đáng tin cậy là điều cần thiết trong phân phối công nghiệp, lưu trữ năng lượng, hệ thống quang điện, lắp đặt máy phát điện và các ứng dụng điện cao thế khác. cácCông tắc dao 200-4000AtừSoutyađược thiết kế để cung cấp khả năng chuyển mạch đáng tin cậy và khả năng cách ly khi ngắt mạch có thể nhìn thấy được cho các hệ thống điện hạ áp. Với cấu trúc chắc chắn, cấu hình lưỡi dao cho các mức dòng điện khác nhau, các bộ phận dẫn điện mạ thiếc và tuân thủ GB/T 14048.3 và IEC/EN 60947-3, loại công tắc dao này có thể hỗ trợ các yêu cầu cách ly điện khắt khe đồng thời đơn giản hóa việc bảo trì và cải thiện an toàn vận hành.

Mục lục

• Công tắc dao 200-4000A là gì?
• Tại sao cách ly dòng điện cao lại quan trọng?
• Các tính năng chính của Công tắc dao 200-4000A là gì?
• Thông số kỹ thuật và cấu hình chính là gì?
• Có thể sử dụng công tắc dao 200-4000A ở đâu?
• Bạn nên chọn công tắc dao phù hợp như thế nào?
• Bạn có thể cải thiện độ tin cậy của việc lắp đặt và bảo trì bằng cách nào?
• Câu hỏi thường gặp
• Phần kết luận

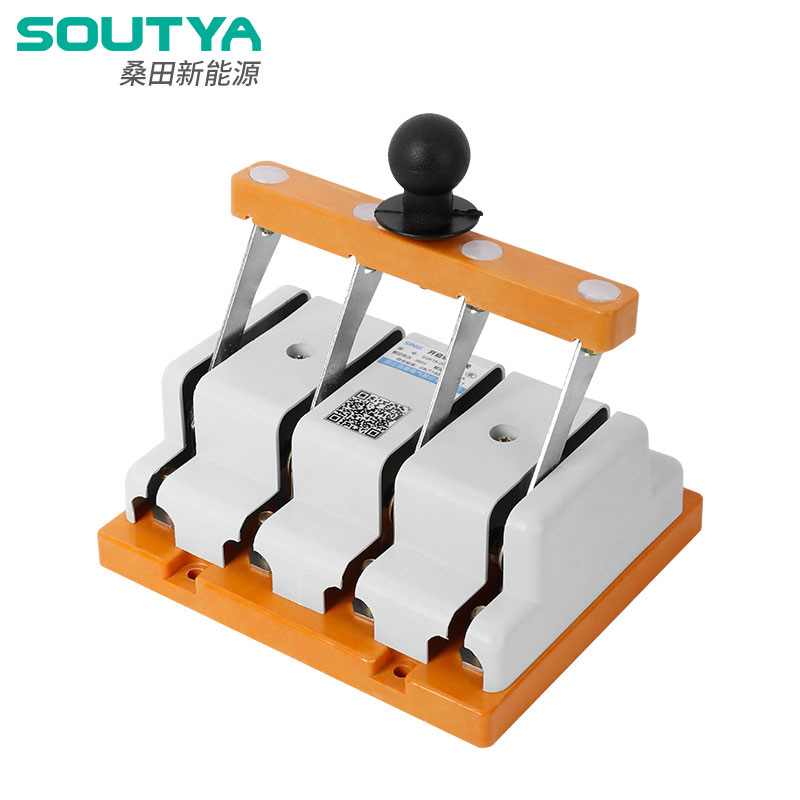

Công tắc dao 200-4000A là gì?

A Công tắc dao 200-4000Alà một thiết bị chuyển mạch và cách ly dòng điện cao dành cho các hệ thống phân phối điện hạ thế. Không giống như công tắc điều khiển thông thường được thiết kế chủ yếu để hoạt động thường xuyên, công tắc dao cung cấp sự phân tách vật lý rõ ràng giữa các bộ phận dẫn điện khi mở ra. Sự cách ly nhìn thấy được này có thể đặc biệt có giá trị trong quá trình kiểm tra điện, bảo trì, bảo trì và khóa/gắn thẻ.

Dòng SYK18 do Soutya cung cấp bao gồm các ứng dụng dòng điện cao và được thiết kế để sử dụng trong hộp phân phối, bảng điều khiển, vị trí ngắt kết nối chính, hệ thống lưu trữ năng lượng, thiết bị quang điện, phần xe buýt và lắp đặt liên quan đến máy phát điện. Thông số kỹ thuật do nhà sản xuất công bố xác định GB/T 14048.3 và IEC/EN 60947-3 là các tiêu chuẩn hiện hành.

Đối với các nhóm mua sắm, giá trị quan trọng của sản phẩm này không chỉ đơn giản là xếp hạng hiện tại cao. Công tắc kết hợp khả năng mang dòng điện với cấu trúc cơ học đơn giản và khả năng cách ly ngắt mạch có thể nhìn thấy, khiến nó phù hợp với các ứng dụng mà nhân viên bảo trì cần một điểm cách ly có thể nhận dạng rõ ràng.

Tại sao cách ly dòng điện cao lại quan trọng?

Khi hệ thống điện ngày càng lớn hơn, hậu quả của quy trình cách ly không đúng cũng trở nên nghiêm trọng hơn. Các cơ sở công nghiệp, hệ thống lưu trữ năng lượng bằng pin, hệ thống lắp đặt quang điện và hệ thống máy phát điện có thể sử dụng dòng điện hoạt động đáng kể. Thiết bị cách ly được lựa chọn phù hợp sẽ giúp thiết lập điểm phân tách được kiểm soát trước khi bắt đầu công việc bảo trì.

Công tắc dao dòng điện cao có thể mang lại một số lợi ích thiết thực:

• Cách ly rõ ràng:Vị trí lưỡi dao vật lý cung cấp trạng thái mở dễ dàng nhận biết.
• Hỗ trợ bảo trì:Một điểm ngắt kết nối chuyên dụng có thể đơn giản hóa các thủ tục bảo trì theo kế hoạch.
• Khả năng tương thích dòng điện cao:Các mô hình có thể được lựa chọn theo yêu cầu hiện tại của quá trình cài đặt.
• Sự đơn giản về mặt cơ học:Cơ chế vận hành cơ bản có thể giảm bớt sự phụ thuộc vào hệ thống điều khiển điện tử phức tạp.
• Tích hợp hệ thống:Công tắc dao có thể được tích hợp vào tủ phân phối, hệ thống thanh cái, thiết bị ESS và ứng dụng máy phát điện.

Ví dụ, Soutya mô tả các ứng dụng trong tủ lưu trữ năng lượng 0,4 kV trong đó công tắc có thể được lắp đặt sau cầu dao chính để tạo khoảng cách ly có thể nhìn thấy sau khi tắt PCS.

Các tính năng chính của Công tắc dao 200-4000A là gì?

Hiệu suất của công tắc dao dòng điện cao phụ thuộc vào nhiều thứ hơn là cường độ dòng điện danh định của nó. Cấu trúc tiếp xúc, áp suất, vật liệu dẫn điện, cấu hình cơ khí và điều kiện lắp đặt đều ảnh hưởng đến độ tin cậy lâu dài.

1. Cấu hình lưỡi khác nhau

Theo thông tin sản phẩm của Soutya, phiên bản 200A và 400A sử dụng lưỡi đơn, trong khi phiên bản 600A, 1000A và 1500A sử dụng lưỡi kép. Cấu hình này cho phép cấu trúc dẫn điện được điều chỉnh phù hợp với các mức dòng điện và yêu cầu cơ học khác nhau.

2. Tăng cường áp lực tiếp xúc

Lò xo lá được lắp đặt ở cả hai bên của lưỡi dao giúp duy trì áp lực tiếp xúc. Áp suất tiếp xúc ổn định rất quan trọng vì tiếp xúc kém có thể làm tăng điện trở, sinh nhiệt và giảm độ tin cậy về điện.

3. Linh kiện dẫn điện mạ thiếc

Các lưỡi dao, tấm kết nối và các điểm tiếp xúc được mạ thiếc. Việc xử lý bề mặt này nhằm mục đích cải thiện khả năng bảo vệ bề mặt và hiệu suất tiếp xúc của các kết nối dây, đặc biệt phù hợp trong môi trường điện đòi hỏi khắt khe.

4. Cách ly có thể nhìn thấy

Một trong những ưu điểm thiết thực nhất của công tắc dao là khả năng xác nhận trực quan rằng đường dẫn đã được tách ra. Tính năng này đặc biệt hữu ích khi nhân viên bảo trì cần một dấu hiệu vật lý rõ ràng về sự cách ly.

5. Tính linh hoạt trong thiết kế hiện tại cao

Đối với các hệ thống lắp đặt lớn hơn, định mức dòng điện có thể lên đến hàng nghìn ampe. Điều này làm cho danh mục sản phẩm phù hợp với hệ thống thanh cái công suất cao, thiết bị lưu trữ năng lượng lớn, cơ sở hạ tầng tiện ích và ứng dụng máy phát điện.

Thông số kỹ thuật và cấu hình chính là gì?

Khi đánh giá mộtCông tắc dao 200-4000A, người mua nên so sánh định mức điện, cách bố trí lưỡi cắt, ứng dụng dự kiến, vị trí lắp đặt và các tiêu chuẩn áp dụng thay vì chọn kiểu máy chỉ dựa trên số lượng dòng điện tối đa.

Vì trang sản phẩm đã xuất bản không cung cấp mọi thông số điện chi tiết cho mỗi mức định mức lên tới 4000A nên người mua nên yêu cầu bảng dữ liệu kỹ thuật chính xác về dòng điện, điện áp, cách bố trí cực, phương pháp lắp đặt và ứng dụng cần thiết trước khi đặt hàng sản xuất.

Có thể sử dụng công tắc dao 200-4000A ở đâu?

Phạm vi dòng điện rộng làm cho loại công tắc này phù hợp với nhiều ứng dụng điện có dòng điện cao. Soutya xác định cụ thể một số kịch bản tiêu biểu.

Hệ thống lưu trữ năng lượng công nghiệp

Trong các tủ ESS công nghiệp, công tắc dao có thể đóng vai trò là điểm cách ly có thể nhìn thấy được sau cầu dao chính. Điều này cho phép các kỹ thuật viên thiết lập một điểm phân biệt rõ ràng trong quá trình bảo trì.

Cách ly đoạn xe buýt điện áp thấp

Các phiên bản dòng điện lớn như 2000A, 2500A và 3150A có thể được sử dụng cho các ứng dụng cách ly dây buộc xe buýt. Soutya mô tả những cấu hình này phù hợp với các ứng dụng tiết diện thanh cái điện áp thấp trong đó việc cách ly cơ học là quan trọng.

Ứng dụng hộp kết hợp PV

Cấu hình tùy chỉnh có thể được sử dụng để cách ly DC trong hệ thống quang điện. Tuy nhiên, khi được sử dụng trong môi trường PV, công tắc phải được chọn cụ thể cho điện áp hệ thống, yêu cầu chuyển mạch DC, đặc tính hồ quang và các tiêu chuẩn áp dụng.

Cách ly máy phát điện và tiện ích

Công tắc dao cũng có thể được bố trí ở thượng nguồn của thiết bị chuyển mạch tự động trong các ứng dụng máy phát điện. Điểm cách ly vật lý có thể giúp ngăn ngừa hiện tượng phản hồi ngược ngoài ý muốn trong quá trình vận hành bảo trì. Soutya xác định cấu hình 3150A cho hệ thống máy phát điện làm một ví dụ ứng dụng.

Bạn nên chọn công tắc dao phù hợp như thế nào?

Đối với các nhóm kỹ thuật và mua hàng, việc chọn đúng mô hình đòi hỏi phải có đánh giá ở cấp hệ thống. Hãy xem xét các yếu tố sau:

1. Dòng điện định mức:Xác định dòng điện hoạt động liên tục và biên độ thiết kế yêu cầu.
2. Ứng dụng AC hoặc DC:Xác nhận xem cấu hình đã chọn có phù hợp cụ thể với loại dòng điện và điện áp dự định hay không.
3. Đánh giá điện áp:Xác minh khả năng tương thích với điện áp hệ thống thực tế.
4. Yêu cầu chịu được ngắn mạch:Đánh giá dòng điện sự cố tiềm năng và thời gian chịu đựng yêu cầu.
5. Cấu hình lưỡi:Xác nhận xem việc bố trí một lưỡi hoặc hai lưỡi là phù hợp.
6. Kích thước lắp đặt:Kiểm tra không gian tủ, bố trí thanh cái, thiết bị đầu cuối và khả năng tiếp cận vận hành.
7. Phương pháp vận hành:Xem xét các yêu cầu về vị trí tay cầm, vận hành phía trước, khóa liên động và khóa/gắn thẻ.
8. Tiêu chuẩn và chứng nhận:Xác nhận việc tuân thủ các tiêu chuẩn mà thị trường và dự án đích yêu cầu.

Điều quan trọng nữa là phải phân biệt công tắc dao với cầu dao. Công tắc dao được chọn chủ yếu cho các chức năng chuyển mạch và cách ly và không được tự động coi là vật thay thế cho bảo vệ quá dòng hoặc ngắn mạch. Các nhà thiết kế hệ thống nên phối hợp nó với các thiết bị bảo vệ đầu nguồn và hạ nguồn thích hợp.

Bạn có thể cải thiện độ tin cậy của việc lắp đặt và bảo trì bằng cách nào?

Ngay cả một công tắc dao chắc chắn cũng có thể hoạt động kém nếu được lắp đặt không đúng cách hoặc bảo trì không đúng cách. Các kỹ sư điện và đội bảo trì phải tuân theo hướng dẫn lắp đặt của nhà sản xuất và các quy định an toàn điện hiện hành.

• Xác minh rằng xếp hạng chuyển đổi phù hợp với yêu cầu hệ thống thực tế.
• Đảm bảo tất cả các kết nối được siết chặt đúng cách theo yêu cầu quy định của nhà sản xuất.
• Kiểm tra bề mặt tiếp xúc định kỳ xem có bị nhiễm bẩn, oxy hóa, quá nhiệt hoặc hao mòn bất thường hay không.
• Kiểm tra xem cơ cấu vận hành có chuyển động trơn tru mà không có lực cản quá mức hay không.
• Duy trì khoảng trống thích hợp và ngăn chặn sự tiếp xúc ngẫu nhiên với các bộ phận mang điện.
• Sử dụng các quy trình khóa/gắn thẻ thích hợp trong quá trình bảo trì.
• Không bao giờ vận hành công tắc ngoài mức điện định mức hoặc điều kiện ứng dụng được chỉ định.

Đối với các hệ thống lắp đặt quan trọng, việc kiểm tra định kỳ phải được đưa vào chương trình bảo trì phòng ngừa của địa điểm. Bất kỳ sự tăng nhiệt độ bất thường, sự đổi màu, lớp cách điện bị hư hỏng, kết nối lỏng lẻo hoặc biến dạng cơ học đều phải được nhân viên có trình độ chuyên môn kiểm tra.

Câu hỏi thường gặp

Xếp hạng hiện tại có sẵn cho Công tắc dao 200-4000A là gì?

Dòng sản phẩm bao gồm phạm vi rộng 200-4000A. Trang được xuất bản xác định cụ thể cấu hình một cánh cho 200A và 400A và cấu hình hai cánh cho 600A, 1000A và 1500A. Đối với các yêu cầu hiện tại cao hơn, người mua nên xác nhận mẫu mã và cấu hình chính xác với nhà sản xuất.

Công tắc dao SYK18 tuân theo những tiêu chuẩn nào?

Soutya cho biết dòng SYK18 được thiết kế theo GB/T 14048.3 và IEC/EN 60947-3. Các yêu cầu về chứng nhận và tuân thủ dành riêng cho dự án vẫn phải được xác nhận trước khi mua sắm.

Công tắc dao có thể thay thế cầu dao được không?

Không nói chung. Công tắc dao chủ yếu nhằm mục đích chuyển mạch và cách ly. Bộ ngắt mạch cung cấp các chức năng bảo vệ như ngắt các tình trạng quá tải và ngắn mạch. Hai thiết bị này có thể hoạt động cùng nhau như một phần của hệ thống bảo vệ điện phối hợp.

Công tắc dao dòng điện cao thường được lắp đặt ở đâu?

Các ứng dụng điển hình bao gồm tủ ESS công nghiệp, phần xe buýt điện áp thấp, thiết bị điện PV, hộp phân phối, bảng điều khiển, hệ thống máy phát điện và các vị trí ngắt kết nối chính.

Tôi nên xác nhận điều gì trước khi mua Công tắc dao 200-4000A?

Xác nhận dòng điện định mức, điện áp hoạt động, ứng dụng AC/DC, cách bố trí cực, yêu cầu chịu ngắn mạch, kích thước lắp đặt, phương pháp kết nối, cơ chế vận hành, tiêu chuẩn và mọi yêu cầu chứng nhận dành riêng cho dự án.

Phần kết luận

cácCông tắc dao 200-4000Alà giải pháp thiết thực cho việc chuyển mạch dòng điện cao và cách ly điện nhìn thấy được trong đó hoạt động cơ học đáng tin cậy và khả năng phân tách bảo trì rõ ràng là rất quan trọng. Dòng SYK18 của Soutya kết hợp nhiều cấu hình dòng điện, áp suất tiếp xúc lá-lò xo, các bộ phận dẫn điện mạ thiếc và các ứng dụng trong ESS công nghiệp, hệ thống PV, phần xe buýt điện áp thấp và lắp đặt máy phát điện. Đối với các kỹ sư và chuyên gia mua sắm, việc chọn đúng mẫu máy luôn phải bắt đầu bằng các thông số điện thực tế và yêu cầu an toàn của dự án.

Nếu bạn đang tìm kiếm giải pháp cách ly dòng điện cao đáng tin cậy cho dự án công nghiệp, thương mại, PV, ESS hoặc máy phát điện,liên hệ với chúng tôiđể thảo luận về định mức dòng điện, điện áp, cấu hình, điều kiện ứng dụng và thông số kỹ thuật theo yêu cầu của bạn. Soutya có thể giúp bạn đánh giá giải pháp chuyển mạch dao thích hợp cho hệ thống điện của bạn và cung cấp hỗ trợ chuyên nghiệp cho các yêu cầu mua sắm của bạn.
